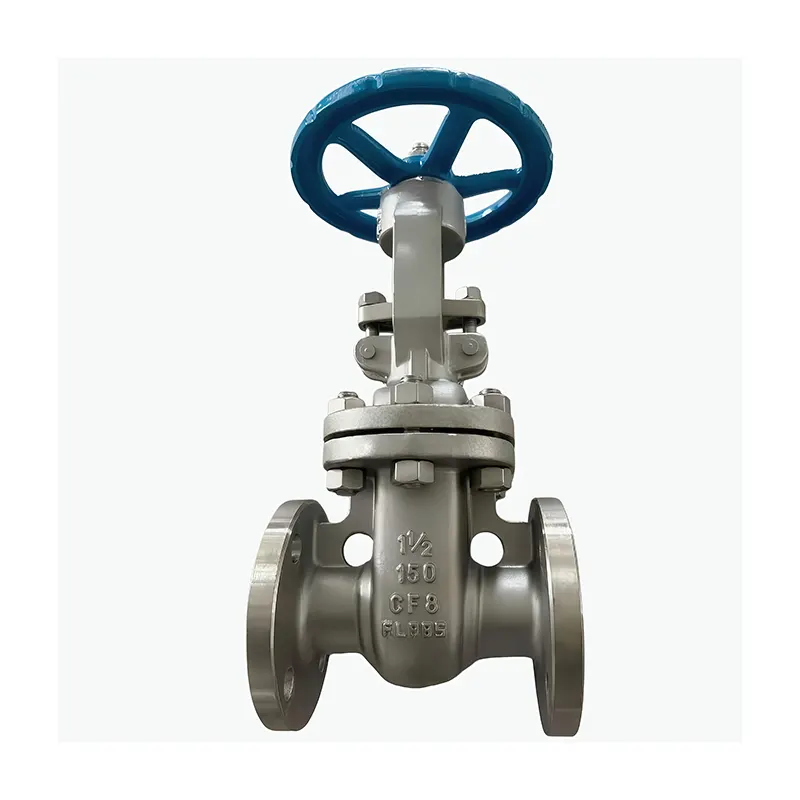

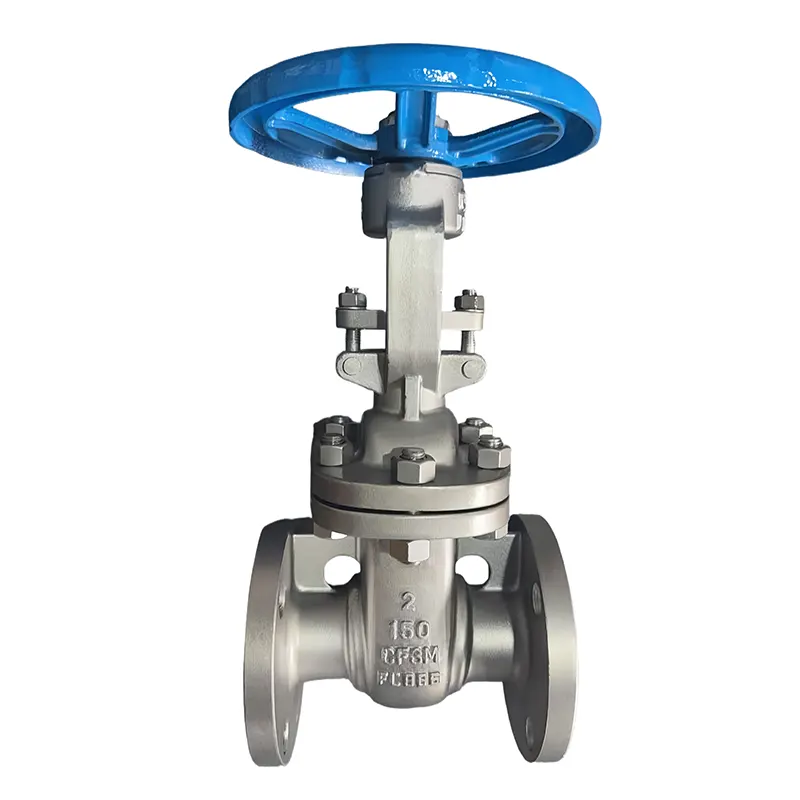

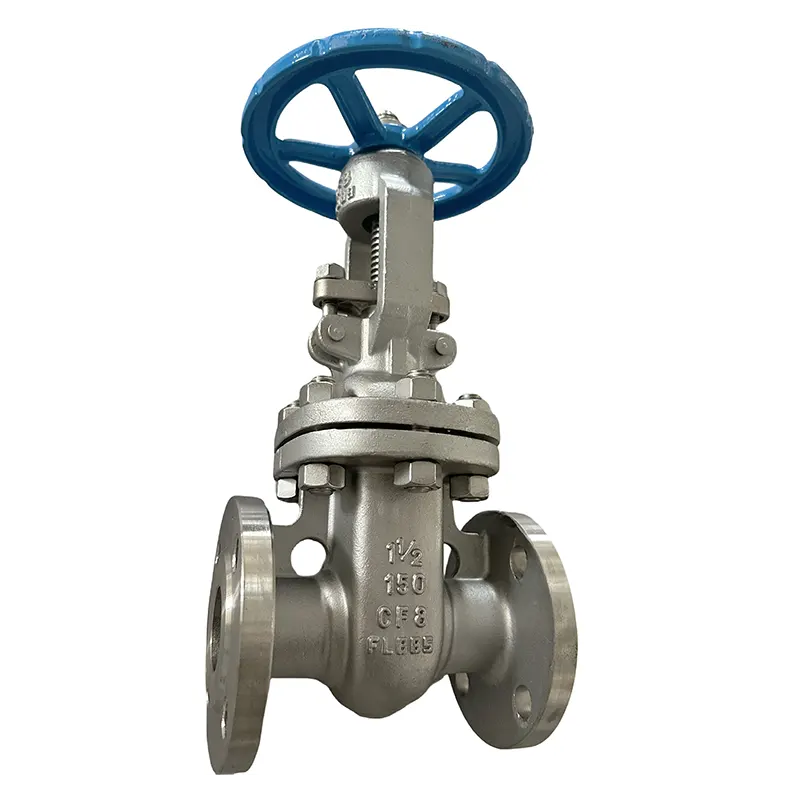

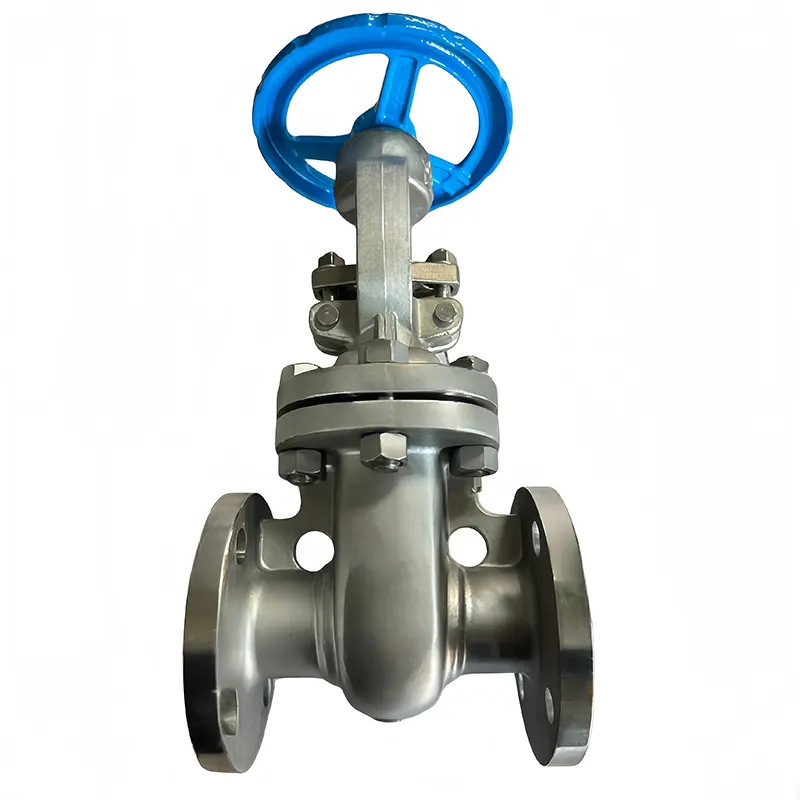

Zasun sa prirubnicom

Postoje li velike razlike između prirubničkog spoja i navojnog navojnog spoja na zasunama?

Prirubnički spojevi koriste odgovarajuće prirubnice, vijke i brtve za povezivanje cijevi i ventila. Odgovaraju na velike prečnike cevi i industrijske vodove visokog pritiska. Rastavljanje radi popravke je jednostavno, a učinak brtvljenja ostaje stabilan dugoročno.

Krajevi s navojem zašrafljuju se direktno na male cijevi bez prirubnica. Oni koštaju manje i zauzimaju manje prostora za instalaciju, ali odgovaraju samo malim servisnim linijama rasvjete niskog pritiska. Navojni spojevi su skloni prodiranju pod visokim temperaturama i teškim radnim uvjetima, a kasnije ih je teško rastaviti.

Ključni atributi

Da li je u redu koristiti ventile sa prirubnicom za usporavanje ili podešavanje protoka tečnosti?

Uopšte ne preporučujemo prigušivanje protoka sa zasunskim ventilima. Ovi ventili su dizajnirani striktno za potpuno otvorena ili potpuno zatvorena stanja.

Održavanje poluotvorenog klina omogućava da medij koji brzo teče kontinuirano utiče na zaptivnu površinu, što će brzo izgrebati i istrošiti sjedište, što rezultira trajnim curenjem. Djelomično otvaranje također izaziva snažne vibracije i vodeni udar koji oštećuje ventil i spojene cijevi. Kuglasti ventili ili kuglični ventili su daleko prikladniji ako je potrebno podešavanje protoka.

U kojim uobičajenim rasponima veličina i ocjenama tlaka obično dolaze prirubnički kraj zasun ventila?

Uobičajene nazivne veličine pokrivaju DN50 do DN1200. DN80, DN100, DN150, DN200 i DN300 su naše najprodavanije veličine za industrijske i komunalne projekte.

Standardne klase pritiska uključuju dva glavna sistema:

GB standard PN10, PN16, PN25, PN40; ANSI klasa 150, klasa 300, klasa 600.

PN16 i klasa 150 rade za većinu cevovoda za vodu, paru i opšte hemijske cevovode, dok viši nivoi pritiska rukovode radnim scenarijima visoke temperature pare i petrohemije.

Koje se tipične sirovine koriste za proizvodnju zasuna s prirubnicom?

Materijali tijela ventila i klina biraju se prema mediju i temperaturi:

WCB ugljični čelik: naš glavni izbor, čvrsta čvrstoća za uobičajeno ulje, vodu i paru srednje temperature

SS304 / SS316 nerđajući čelik: antikorozivna, idealna za cevovode za hemijske tečnosti i morsku vodu

Nodularno gvožđe: ekonomičan izbor za komunalne sisteme čiste vode niskog pritiska

Različiti dodaci za zaptivanje su takođe usklađeni: grafitno pakovanje za paru na visokim temperaturama, RPTFE za slabe korozivne medije i stelitna tvrda legura za zaptivne površine pod visokim pritiskom otporne na habanje.

Koje korake svakodnevnog održavanja trebamo slijediti za zasun s prirubnicom?

Redovne jednostavne provjere mogu učiniti da vaš zasun traje mnogo duže.

Vodite računa da samo potpuno otvorite ili potpuno zatvorite ventil, ne ostavljajte ga do pola otvorenog jer će to brzo istrošiti brtvu.

Provjeravajte vijke prirubnice svakih nekoliko mjeseci. Zategnite sve labave i zamijenite stare zaptivke ako uočite curenje oko spoja.

Povremeno stavite specijalno mazivo na vreteno ventila tako da se ručka glatko okreće bez da se zaglavi.

Očistite prašinu i hemikalije sa ventila izvana kako biste zaustavili stvaranje rđe na tijelu i prirubnicama.

Ako ventil i dalje curi kada je potpuno zatvoren, rastavite ga da biste očistili ili zamijenili istrošene klinove i zaptivke.

Ako se ventil neće koristiti neko vrijeme, ostavite ga potpuno otvoren i pokrijte stablo kako biste ga zaštitili od rđe i prljavštine.
