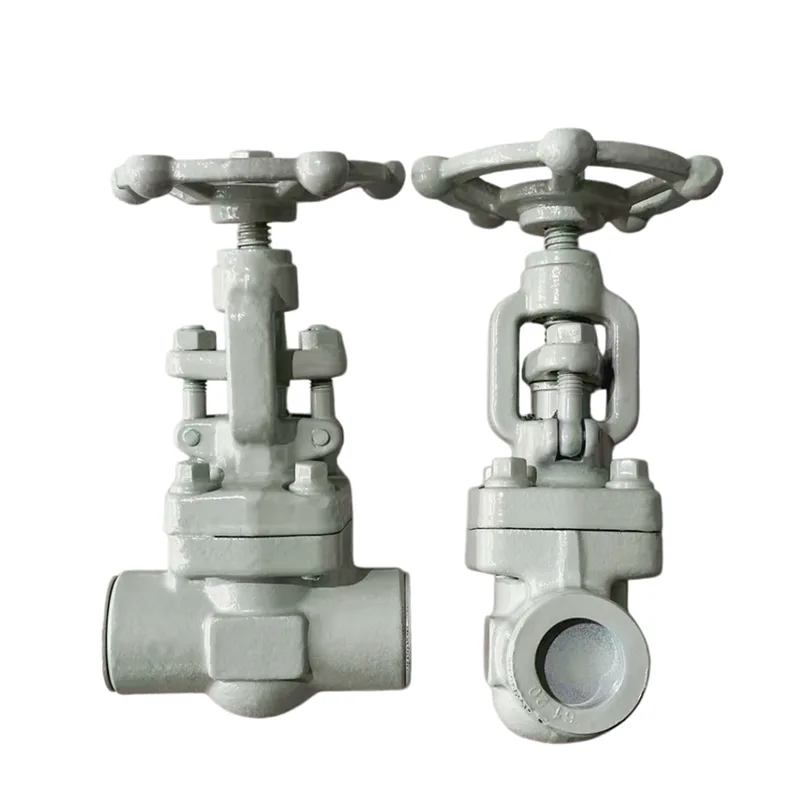

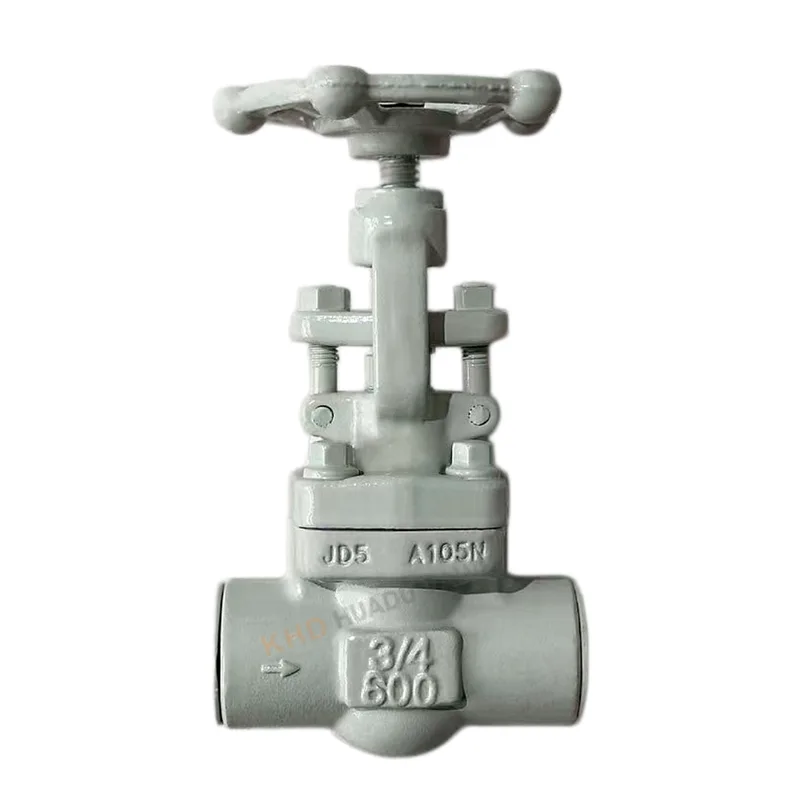

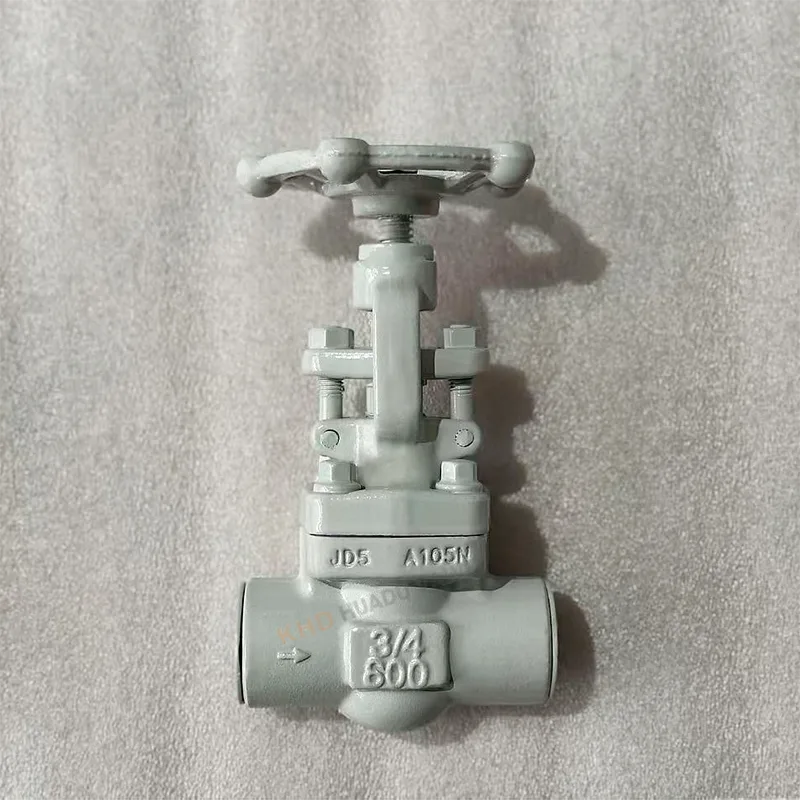

Zavareni kovani zasun

Kovani zasun zavaren je industrijski ventil visokog pritiska dizajniran za zatvaranje cevovoda i kontrolu protoka. Proizveden od strane Huadu Valve Group, koristi kovani ugljični čelik A105N i pogodan je za radne uslove klase 600. Široko se koristi u naftnim, hemijskim, energetskim i parnim sistemima pod visokim pritiskom gdje su sigurnost i performanse zaptivanja kritične. Kovani zaporni ventil zavaren u utičnice osigurava stabilan rad i dug vijek trajanja u zahtjevnom industrijskom okruženju.

Sirovine i strukturne prednosti

Telo od kovanog čelika visokog kvaliteta

Zavareni kovani zasun je napravljen od kovanog ugljeničnog čelika A105N, osiguravajući:

Visoka čvrstoća i gustina

Odlična otpornost na udarce

Nema grešaka u livenju kao što su pore ili rupe u pesku

Stroga inspekcija materijala

Svaka serija sirovina testira se spektralnom analizom kako bi se osiguralo:

Tačan hemijski sastav

Nema recikliranih ili nekvalitetnih materijala

Stabilne mehaničke performanse

Prednosti spajanja utičnica i zavarivanja

Tip priključka za kovane zasune zavarene utičnice omogućava:

Snažne performanse zaptivanja

Bolja otpornost na visoki pritisak od prirubnica

Smanjen rizik od curenja u kritičnom sistemu

Tehničke specifikacije

Standardni parametri

Veličina: DN15–DN50 (redovne zalihe)

Ocjena tlaka: Klasa 300 / Klasa 600

Materijal: A105N kovani ugljični čelik

Tip: Kovani zasuni zavareni

Raspon temperature: -29°C do 570°C

Proces proizvodnje

Kovani zasun zavaren u utičnice proizvodi se kroz:

Integralno kovanje

Toplinska obrada (proces normalizacije)

CNC precizna obrada

Karakteristike performansi

Preciznost površine zaptivanja na mikronskom nivou

Performanse zaptivanja bez curenja

Gladan rad bez zastoja

Pogodno za parne sisteme na visokim temperaturama

Područja primjene

Industrija nafte i gasa

Kovani zasun zavaren u utičnice se široko koristi u:

Cjevovodi rafinerije

Sistemi za prenos ulja

Objekti prirodnog plina

Hemijska industrija

Cevovodi za hemikalije visokog pritiska

Sistemi za kontrolu korozivnih tečnosti

Ulazni/izlazni sistemi reaktora

Elektroprivreda

Parni cjevovodi

Termoenergetski sistemi

Cjevovodi kondenzata

Opća industrijska upotreba

Cjevovodi visokog pritiska malog prečnika

Sistemi izolacije opreme

Aplikacije sigurnosnog zatvaranja

Ključni atributi

FAQ

Šta je spoj utičnica-zavar?

Spoj utičnica-zavar je metoda spajanja cijevi gdje se cijev ubacuje u udubljenu utičnicu, a zatim se zavaruje sa vanjske strane. Obično se koristi u sistemima visokog pritiska i malog prečnika.

U slučaju kovanog zasuna zavarenog na utičnicu, cijev se ubacuje u krajnji priključak ventila i zavaruje kako bi se formirao čvrst spoj otporan na curenje.

Ključne karakteristike spoja utičnica-zavar

Visoka čvrstoća i otpornost na pritisak

Odlične performanse zaptivanja

Pogodno za male cjevovode DN15–DN50

Smanjen rizik od curenja u poređenju sa navojnim spojevima

Uobičajeno u sistemima za naftu, gas i paru

Da li ventile sa zavarenim utičnicom treba rastaviti prije zavarivanja?

Da, apsolutno. Prije ugradnje kovanog zasuna zavarenog utičnicom, ventil NE treba djelomično montirati tokom zavarivanja.

Pravilna praksa instalacije:

Uklonite unutrašnje komponente ako je moguće (ili osigurajte da je ventil potpuno otvoren)

Ubacite cijev do kraja u utičnicu

Održavajte mali razmak za širenje (~1,5-2 mm)

Izvršite zavarivanje samo na vanjskom spoju

Dozvolite hlađenje prije pokretanja ventila

Važne napomene:

Izbjegavajte pregrijavanje tijela ventila

Spriječite ulazak šljake zavarivanja u šupljinu ventila

Osigurajte ispravno poravnanje prije zavarivanja

Nepravilno zavarivanje može oštetiti zaptivne površine i smanjiti vijek trajanja ventila.

Koja je razlika između OS&Y i poklopca sa vijcima?

Ovo su dva različita strukturna dizajna koji se koriste u zasunovima.

OS&Y (vanjski vijak i jaram)

Navoj vretena je izvan tela ventila

Vidljivo kretanje stabla ukazuje na status otvoren/zatvoren

Lakše održavanje i nadzor rada

Uobičajeno u protivpožarnim i industrijskim sistemima

Bolted Bonnet

Poklopac je spojen na tijelo ventila pomoću vijaka

Unutrašnji dizajn stabljike (nije vidljiv spolja)

Kompaktna struktura

Široko se koristi u općim industrijskim primjenama

Jednostavno poređenje:

OS&Y = vanjska vidljivost + jednostavno praćenje rada

Poklopac sa vijcima = kompaktan + isplativa struktura

Oba tipa se mogu primeniti u kovanim zasunima zavarenim utičnicom u zavisnosti od zahteva projekta.
