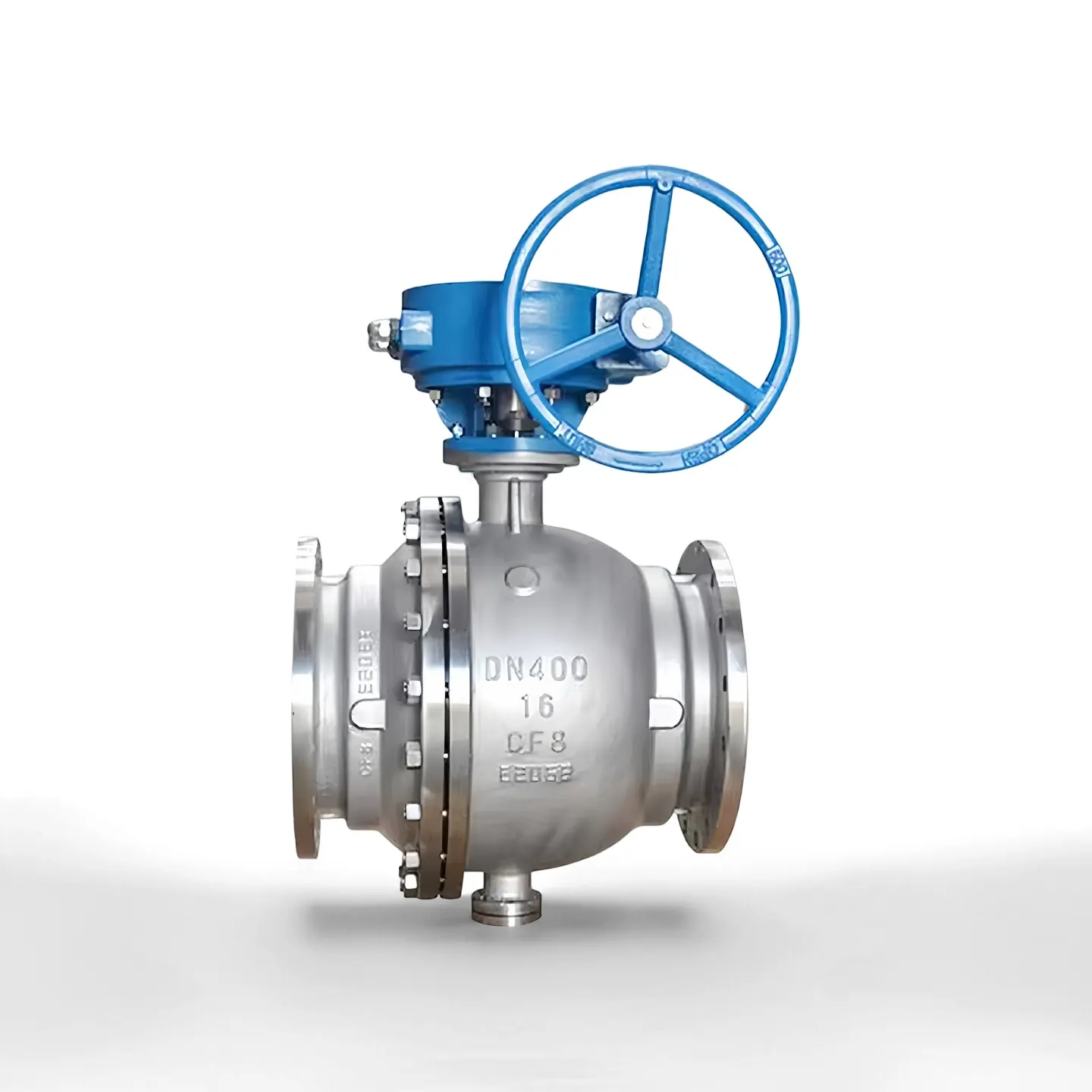

Fiksni kuglični ventil od nehrđajućeg čelika Kovani kuglični ventil s prirubnicom

Karakteristike proizvoda

- Fiksna kuglasta konstrukcija montirana na klin, pogodna za radne uslove velikog provrta i visokog pritiska.

- Kovano tijelo ventila od gustog materijala, visoke mehaničke čvrstoće i dobrih antikorozivnih učinaka.

- Puni dizajn priključka, mali otpor protoka, veliki kapacitet protoka, pogodan za čišćenje cjevovoda.

- Plutajuće sjedalo s oprugom ostvaruje dvosmjerno čvrsto zatvaranje, nisku stopu curenja.

- Dizajn nosača protiv izduvavanja, ugrađen u antistatičku i vatrootpornu strukturu u skladu sa API 607.

- Samorasterećenje sjedišta za abnormalni nadpritisak u šupljini radi poboljšanja sigurnosti rada.

- Nizak radni moment, podržava česte cikluse otvaranja-zatvaranja za dugoročnu stabilnu uslugu.

Ključni atributi

Struktura proizvoda

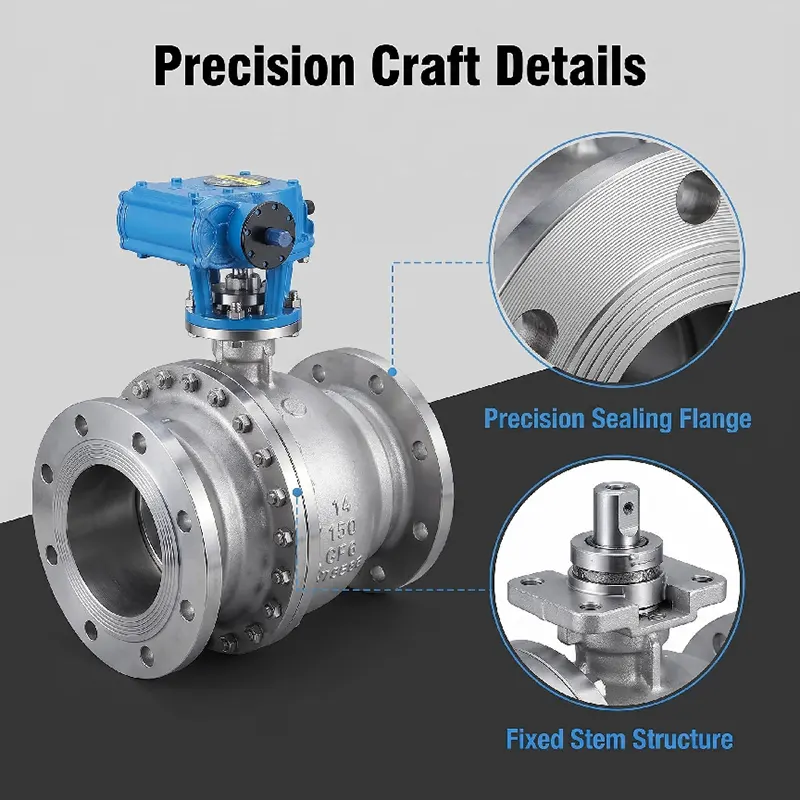

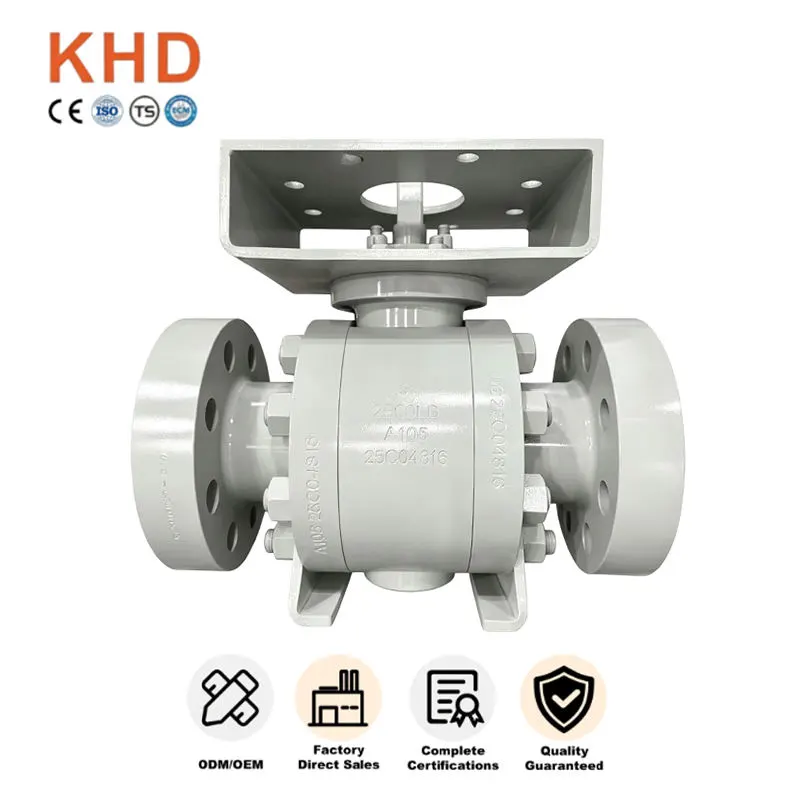

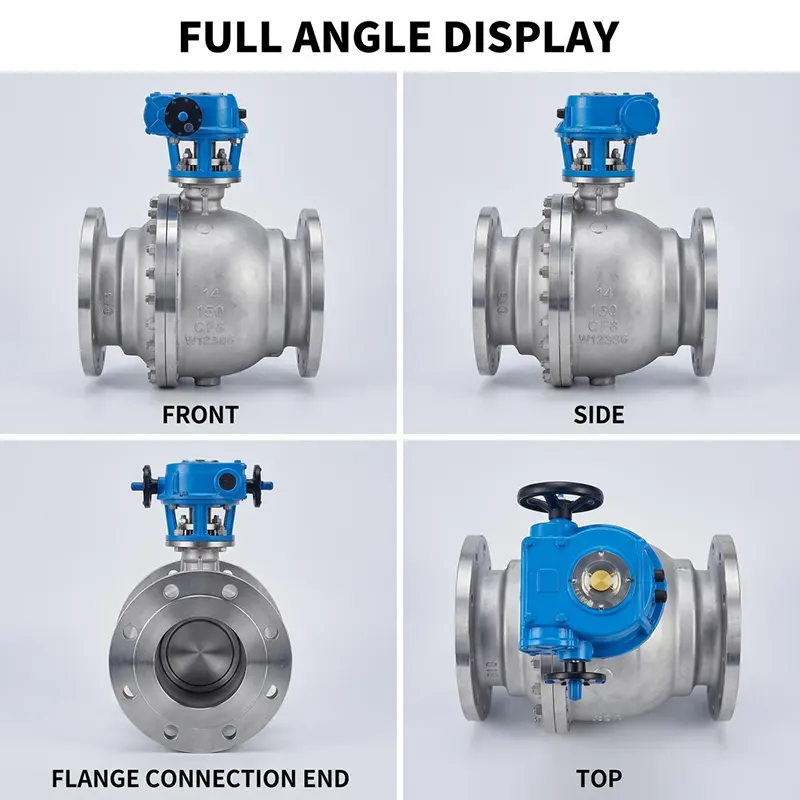

Ovo je fiksirani kuglični ventil od nehrđajućeg čelika, kovani kuglični ventil s prirubnicom. Lopta je podržana gornjim i donjim osovinama osovine umjesto da pluta silom sjedišta. Glavne komponente uključuju kovano tijelo ventila, poklopac motora, fiksnu kuglu, gornju i donju osovinu, plutajuća sjedišta s oprugom, vreteno protiv izduvavanja, krajeve za prirubnice i ISO 5211 gornju montažnu podlogu za aktuatore. Funkcija dvostrukog blokiranja i odzračivanja može se obezbijediti na zahtjev. Opcije lica prirubnice: RF, RTJ.

- Telo ventila / Poklopac: Kovani nerđajući čelik A182 F304 / A182 F316L

- Lopta: Kovani nerđajući čelik, tvrdo hromiran ili stelit

- Drška: nerđajući čelik A182 F316

- Zaptivka sedišta: PTFE / RPTFE za meku brtvu; Stellite 6 tvrda legura za metalne tvrde zaptivke

- Zaptivka i O prsten: FKM, PTFE, prilagođen za različite temperaturne medije

- Vijci: B8 / B8M vijci od nerđajućeg čelika

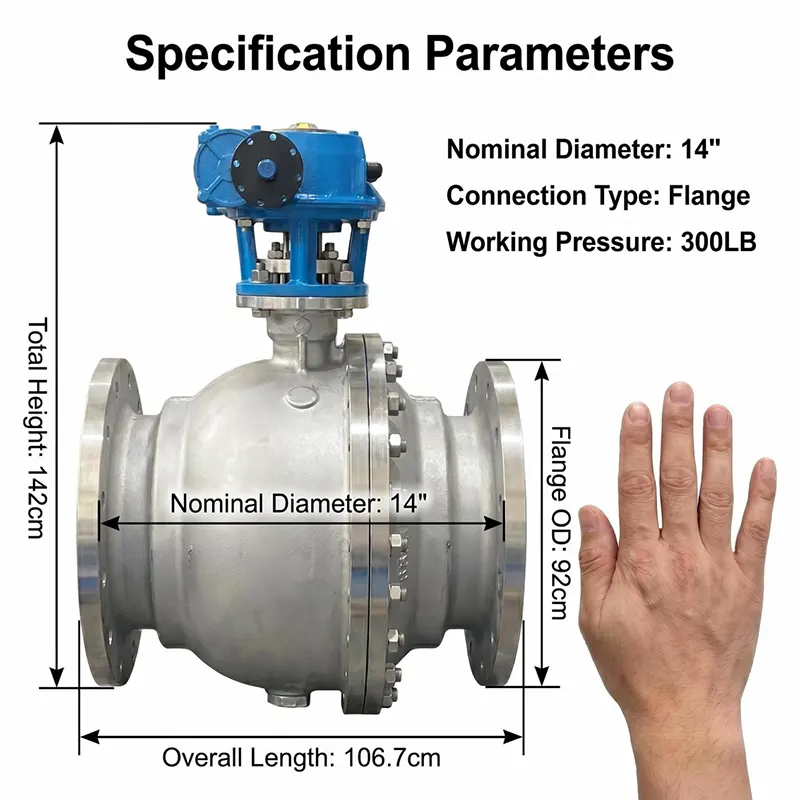

Raspon pritiska i temperature

-Klasa pritiska: PN16-PN100, Class150-Class2500

-Radna temperatura:

• Verzija sa mekim zaptivkom: -29℃ ~ +200℃

• Verzija sa metalnim tvrdim zaptivkama: -29℃ ~ +425℃

-Test Standard: API 598, ispitivanje ljuske 1,5 puta nominalni pritisak; test sjedišta 1,1 puta nominalni tlak

- Raspon veličina: DN50-DN600 (NPS2"-NPS24")

Vrste operacija

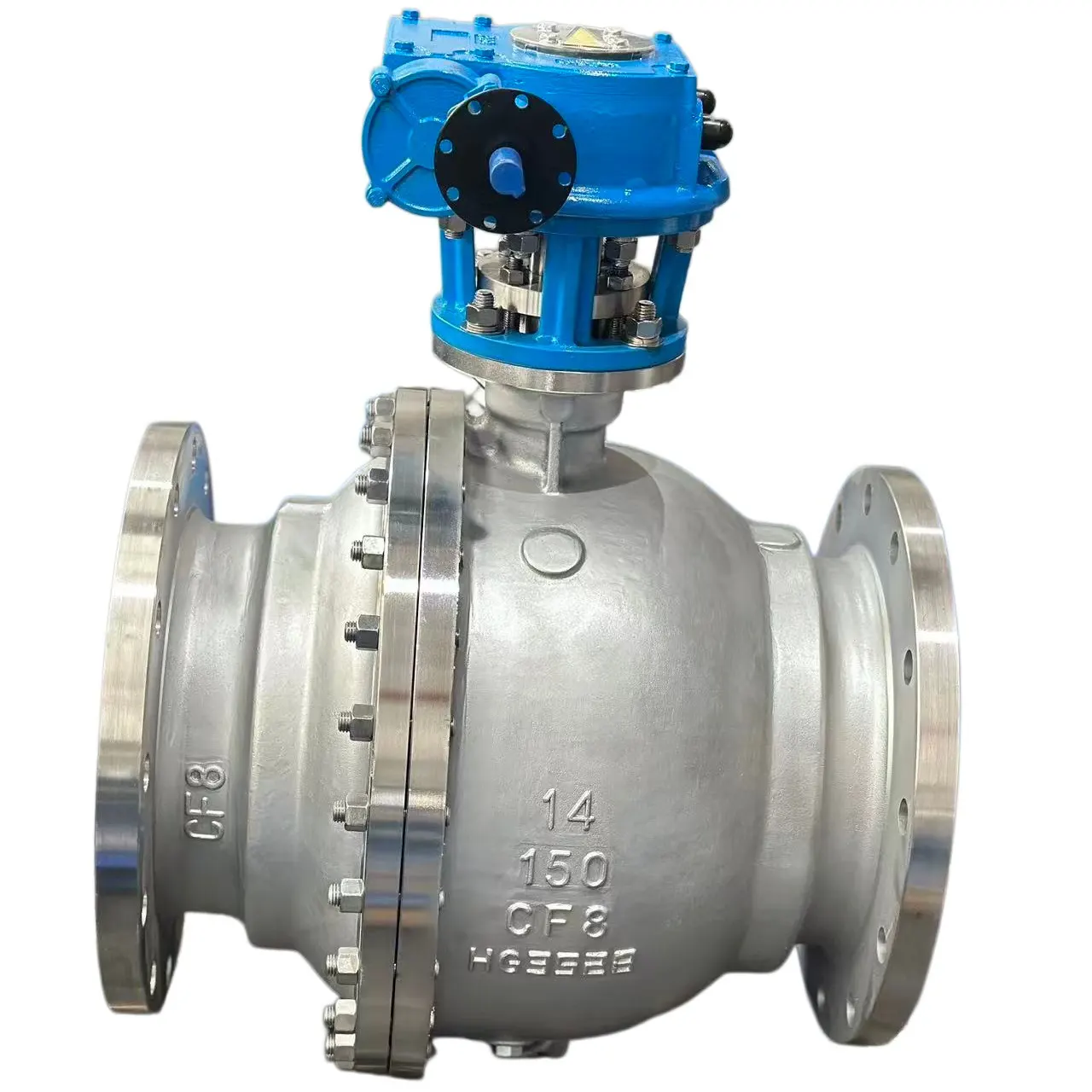

-Ručno: Pužni zupčanik za veliki zahtjev za okretnim momentom

-Pneumatski: pneumatski aktuator jednostrukog/dvostrukog djelovanja, s graničnim prekidačem i elektromagnetnim ventilom

-Električni: tip on-off ili modulirajući električni aktuator za daljinsko automatsko upravljanje

-Hidraulično/elektro hidraulično aktiviranje dostupno na poseban zahtjev

Svi aktuatori odgovaraju ISO 5211 platformi za montažu.

Prijave

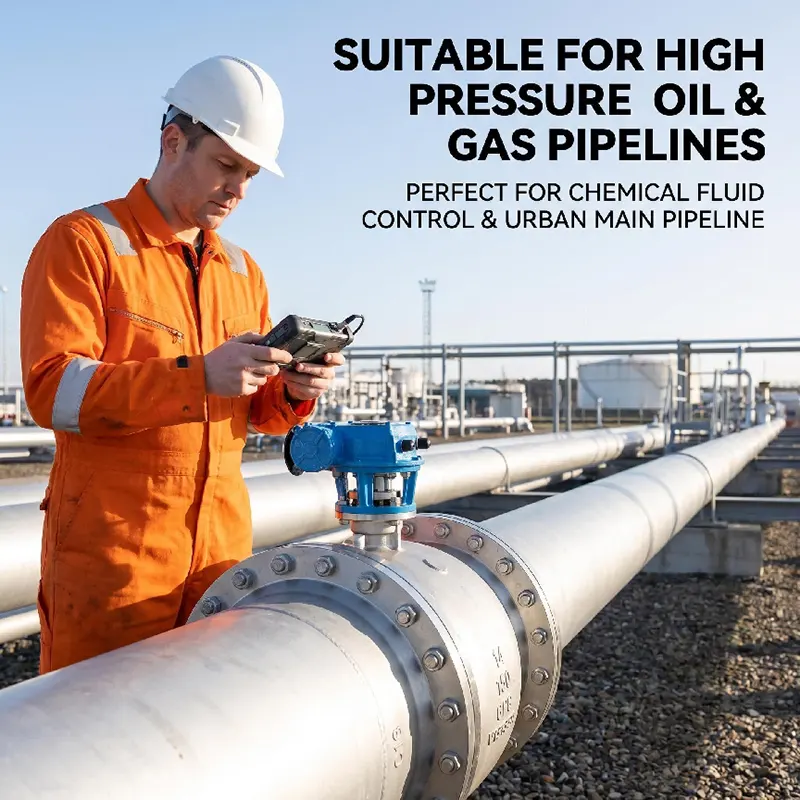

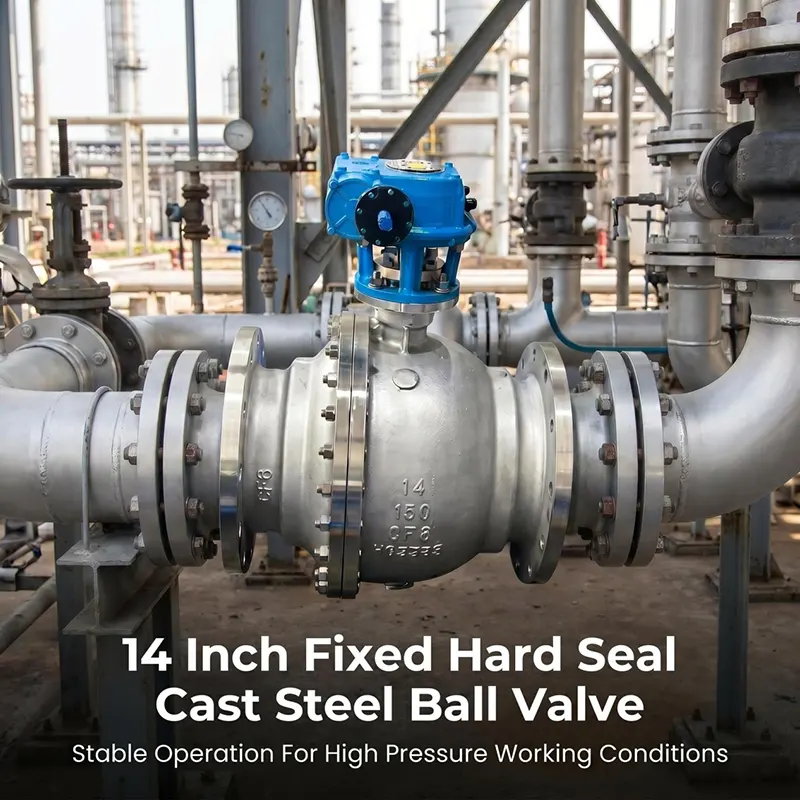

Široko prihvaćen za uključivanje-isključivanje i izolaciju za tečne, gasne i korozivne medije. Uglavnom se koristi u naftovodima i gasovodima na daljinu, petrohemijskim postrojenjima, hemijskoj preradi, proizvodnji energije, tretmanu vode, LNG-u i drugim teškim industrijskim projektima.

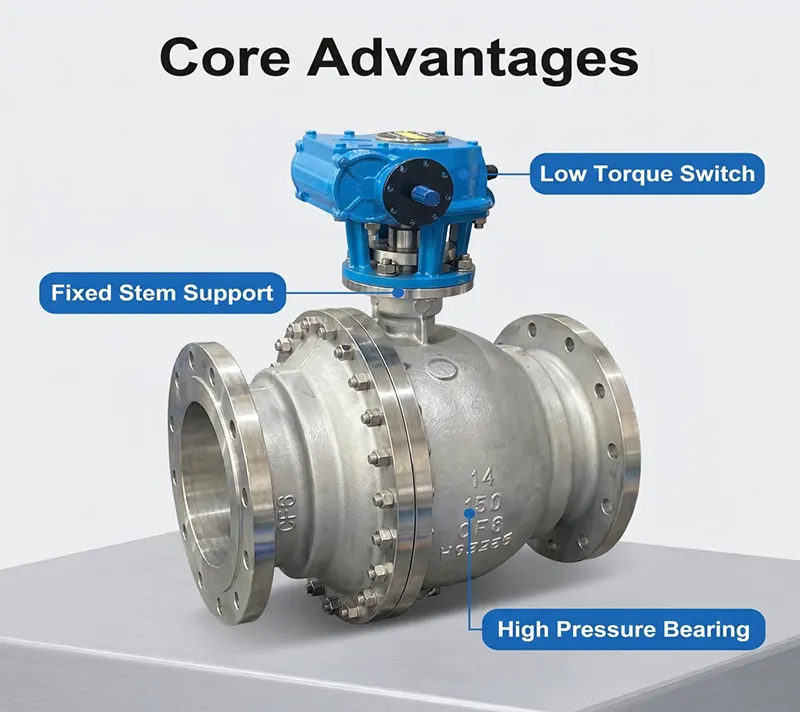

Zašto odabrati naš fiksni kuglični ventil od nehrđajućeg čelika Kovani kuglični ventil s prirubnicom?

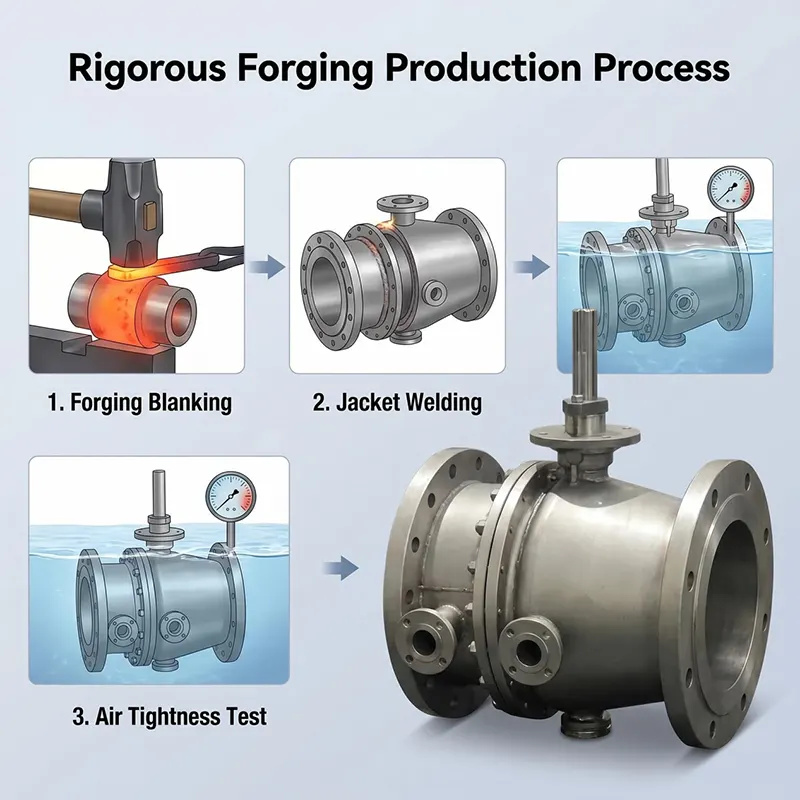

1. Usvojite potpuni proces kovanja, unutrašnji materijal je kompaktan bez oštećenja poroznosti livenja, odgovara visokotlačnom cjevovodu za teške uvjete rada.

2. Konstrukcija fiksne kuglice u velikoj mjeri smanjuje radni moment za velike radne uvjete pod visokim pritiskom.

3. Stroga provjera ulaznog materijala, svaki ventil prolazi potpuni hidrostatski i test curenja plinskog sjedišta prije isporuke.

4. Podržite dvije verzije sa mekim zaptivkom i metalnim tvrdim zaptivkama kako bi odgovarale različitim temperaturnim i srednjim zahtjevima.

5. Nudimo kompletnu tehničku podršku, pregled crteža i poslijeprodajne upute za vaš projekat.

Vodič za kupovinu

Prilikom slanja upita navedite sljedeće podatke:

1. Nazivna veličina i klasa pritiska

2. Radni medij, stvarna radna temperatura

3. Vrsta zaptivača: meka zaptivka ili metalna tvrda brtva

4. Vrsta rada (pužni prijenos / pneumatski / električni itd.)

5. Standardna prirubnica i tip prirubnice (RF / RTJ)

6. Posebni zahtjevi: požarna sigurnost, DBB funkcija, tretman protiv korozije itd.

Naš inženjer će ponuditi odgovarajući predlog u skladu sa vašim radnim uslovima.

Pakovanje i dostava

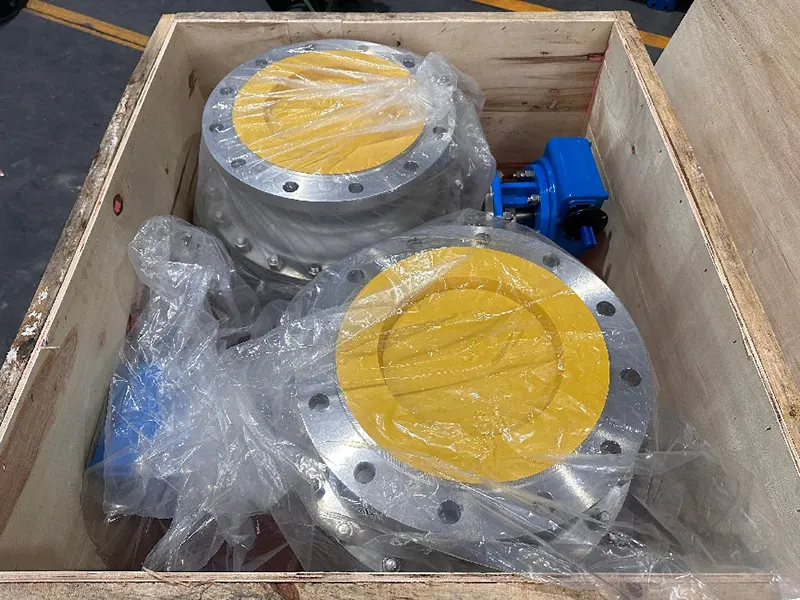

Svaki ventil će biti očišćen i zaštićen prije pakiranja. Priključci ventila su zapečaćeni plastičnim poklopcima kako bi unutrašnja šupljina bila čista. Ventili se pakuju u čvrste sanduke od šperploče pogodne za pomorski transport. Podržavamo EXW, FOB, CIF, DAP i druge trgovinske uslove. Roba se može isporučiti u naznačenu luku ili skladište.

OEM & ODM

Prihvatamo OEM i ODM narudžbe. Možemo prilagoditi materijal karoserije, materijal zaptivke, standard prirubnice, specijalnu produžetku, specijalno farbanje i oznaku logotipa prema crtežu ili tehničkim zahtjevima kupca. Fleksibilni MOQ za projektne narudžbe.

Inspekcija i testiranje

Svaki ventil prolazi kroz inspekciju cijelog opsega prije otpreme prema API 598 standardu.

- Inspekcija ulaznog materijala: hemijski sastav materijala i provjera mehaničkih svojstava, obezbjeđen zapisnik o sljedivosti materijala.

- Hidrostatički test kućišta: 1,5 puta nominalni pritisak za tijelo ventila i poklopac motora.

- Ispitivanje propusnosti sjedišta: 1,1 puta nominalni tlak, voda ili azotni medij.

- Vizuelni pregled, provjera dimenzija, kontrola boje i završne obrade površine.

- Test svjedoka od strane instituta treće strane kao što je SGS, BV je prihvatljiv na zahtjev klijenta.

- Može se dostaviti kompletan set dokumenata uključujući MTC sertifikat o ispitivanju materijala, izveštaj o hidrotestiranju, sertifikat o usklađenosti.

Vodič za instalaciju i održavanje

- Temeljno očistite cjevovod prije ugradnje kako biste očistili šljaku od zavarivanja, pijesak i ostatke, izbjegavajte oštećenje zaptivne površine.

- Montirajte ventil u ispravnom smjeru protoka, zategnite vijke prirubnica poprečno i ravnomjerno.

- Nemojte držati ventil u poluotvorenom položaju za dugotrajno skladištenje ili radni status.

- Za redovan rad, povremeno izvodite ciklus zatvaranja pri punom hodu kako biste spriječili lijepljenje brtve.

- Provjerite prirubnički spoj, brtvljenje vretena na vanjsko curenje tokom rutinske inspekcije na gradilištu.

- Zamijenite istrošene dijelove zaptivke tokom planiranog isključivanja; koristite odgovarajući materijal za brtvljenje za vaš radni medij.

- Ako je opremljen aktuatorom, redovno provjeravajte moment aktuatora, status graničnog prekidača.

Servis nakon prodaje

-Garancijski rok: 12 mjeseci garancije računajući od datuma isporuke, za proizvodne greške.

-Pružamo tehničku podršku uključujući pregled crteža, potvrdu parametara i upute za rad.

-Naš inženjerski tim odgovara na tehničke upite u roku od 24 radna sata.

-Rezervni delovi (sedišta, zaptivke, pakovanje vretena) su dostupni za ponovnu narudžbu.

- Tehničke konsultacije na licu mesta mogu se dogovoriti za velike projekte narudžbine.

Napomena: Garancija NE pokriva štetu uzrokovanu pogrešnom instalacijom, pogrešnim radom ili neispravnim stanjem medija.

Povezani preporučeni proizvodi

-Plutajući kuglasti ventil (2 komada / 3 komada kuglični ventil od nehrđajućeg čelika)

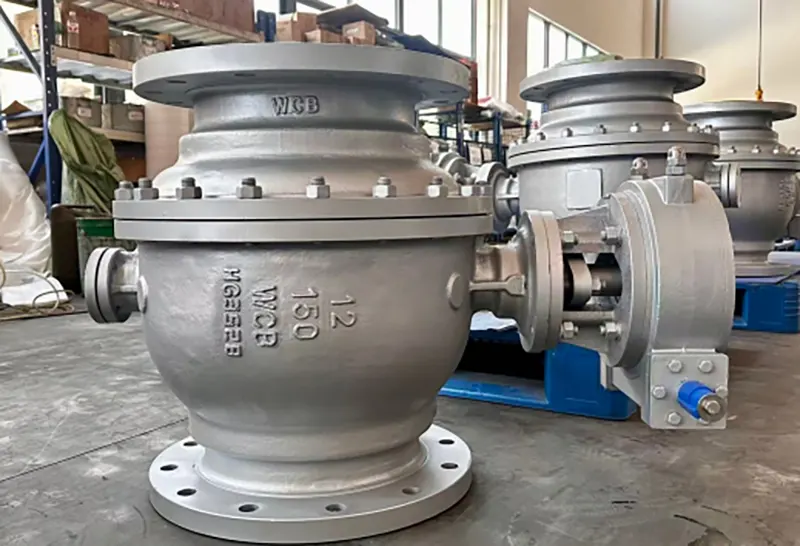

-WCB kuglični ventil od ugljičnog čelika

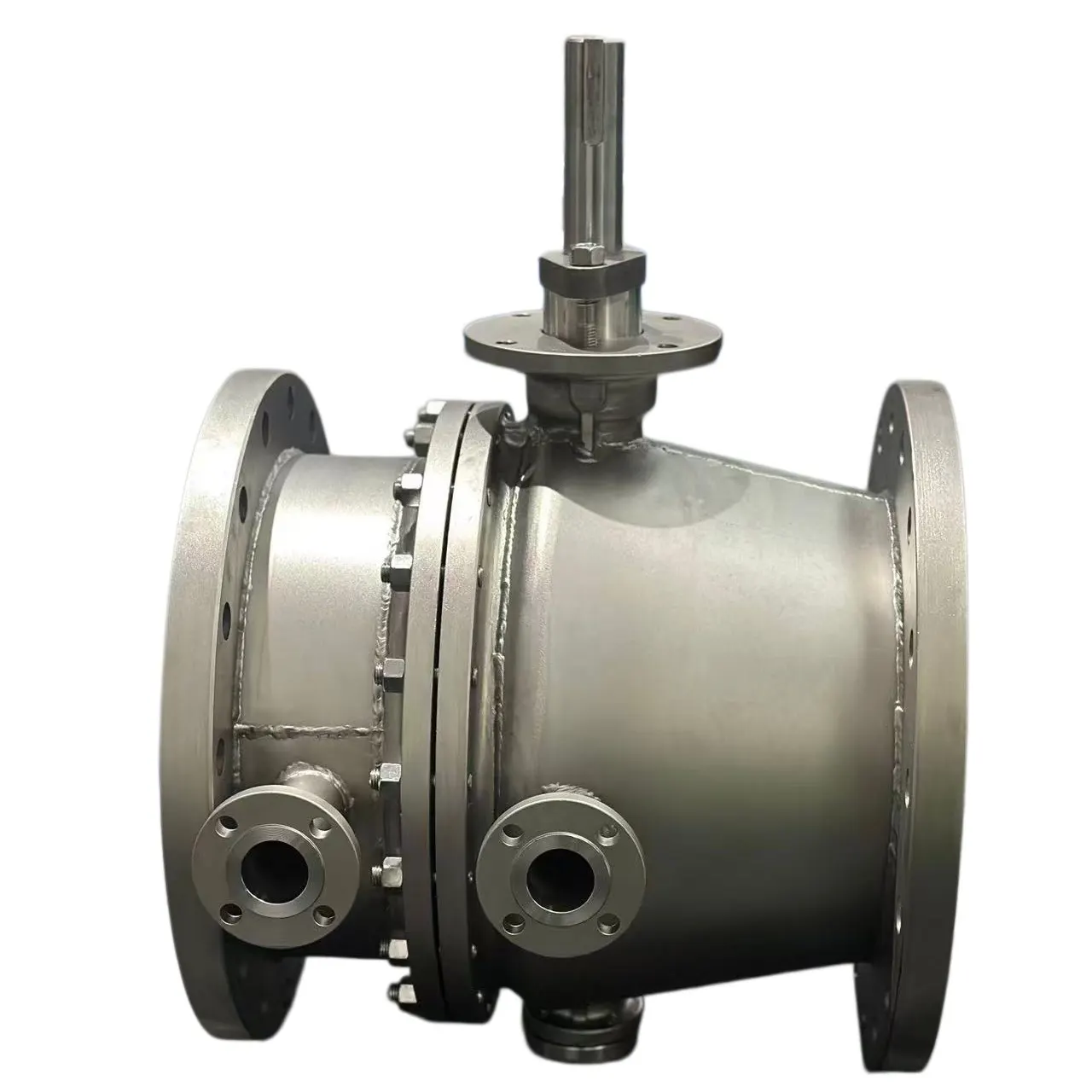

- Fiksni kuglasti ventil izolovan plaštom za medij visokog viskoziteta

-Kuglasti ventil sa kompletnim pneumatskim/električnim aktuatorom

- Metalni čvrsto zaptivni fiksni kuglasti ventil za rad na visokim temperaturama

Naša fabrička snaga

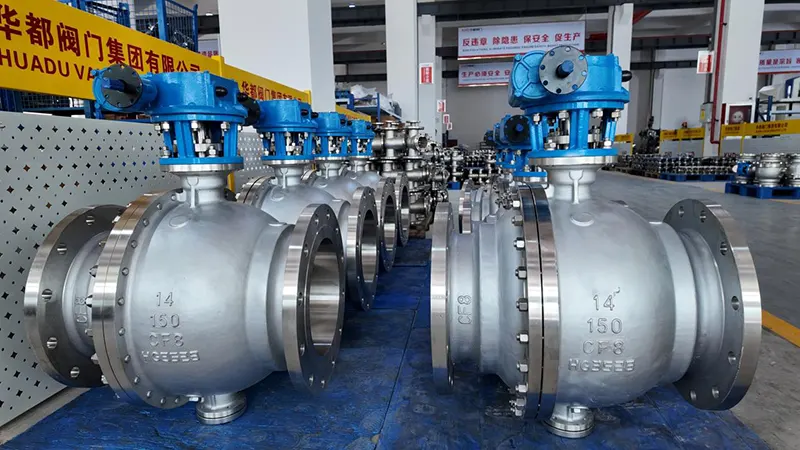

Huadu Valve Group nalazi se u Wenzhou Kini, specijalizirana za dizajn industrijskih ventila, kovanje, strojnu obradu i montažu. Posjedujemo kompletne proizvodne linije uključujući radionicu kovanja, radionicu za CNC mašinsku obradu, radionicu za montažu i nezavisnu laboratoriju za testiranje. Svi kritični proizvodni procesi se završavaju u kući, a ne u potpunosti predaju vanjskim poduzećima. Imamo bogato iskustvo za prekomorske narudžbe naftnog plina, petrohemije i vodosnabdijevanja. Naši proizvodi se izvoze u jugoistočnu Aziju, Bliski istok, Evropu i druge regije.

Pozovite za upit

Pošaljite nam detaljne zahtjeve za radnim uvjetima uključujući veličinu, tlak, medij, temperaturu, vrstu rada i posebne zahtjeve. Naš tehnički tim će uskoro procijeniti i pripremiti zvaničnu ponudu za vas. Dobrodošli na narudžbu uzoraka i velika projektna saradnja.
