Šta čini globusne ventile esencijalnim za često prebacivanje i podešavanje protoka?

Unutar postrojenja za hemijsku preradu, petlja za kontrolu temperature pare se vrti nekoliko desetina puta dnevno. Operater podešava ventil, temperatura se stabilizuje i ciklus se ponavlja. Na prvi pogled, ovo se čini rutinskim – sve dok ventil ne pokvari nakon šest mjeseci rada, što dovodi do skupog zatvaranja postrojenja. Osnovni uzrok? Zasun je instaliran na mestu aglobus ventiltrebao je biti. Zasuni, iako su odlični za izolaciju, nisu dizajnirani za često prigušivanje. Ponovljena modulacija neravnomjerno troši zaptivne površine, što dovodi do curenja i eventualnog kvara. Ovo je vrsta greške koja se može izbjeći razumijevanjem osnovnih snaga različitih dizajna ventila.

Globe ventili stekli su svoju reputaciju kao radni konj za kontrolu protoka. Posebno su dizajnirani za aplikacije koje zahtijevaju čest rad i precizno podešavanje protoka. Tajna leži u njihovom prepoznatljivom dizajnu: disk koji se kreće okomito na putanju protoka, sjedište koje osigurava čvrsto zaptivanje i put protoka koji stvara pad tlaka idealan za prigušivanje. Za razliku od zasuna, koji su dizajnirani da budu potpuno otvoreni ili potpuno zatvoreni, zasuni su napravljeni da moduliraju. Nude odlične karakteristike zaptivanja, širok spektar mogućnosti kontrole protoka i sposobnost da izdrže habanje i habanje čestih biciklističkih vožnji. Ovaj članak će istražiti principe dizajna, karakteristike performansi i kriterije odabira koji ventile čine nezamjenjivim u industrijama u rasponu od proizvodnje električne energije do petrohemijske obrade.

Sadržaj

• 1. Šta je globusni ventil i kako radi?
• 2. Zašto dizajn Globe ventila favorizira česte operacije?
• 3. Kako Globe ventil postiže precizno podešavanje protoka?
• 4. Koje tehničke specifikacije definiraju visokokvalitetni globusni ventil?
• 5. Kako se globusni ventil može usporediti s drugim tipovima ventila za prigušivanje?
• 6. Koje prakse održavanja produžavaju vijek trajanja ventila?
• 7. Često postavljana pitanja (FAQ)
• 8. Zaključak

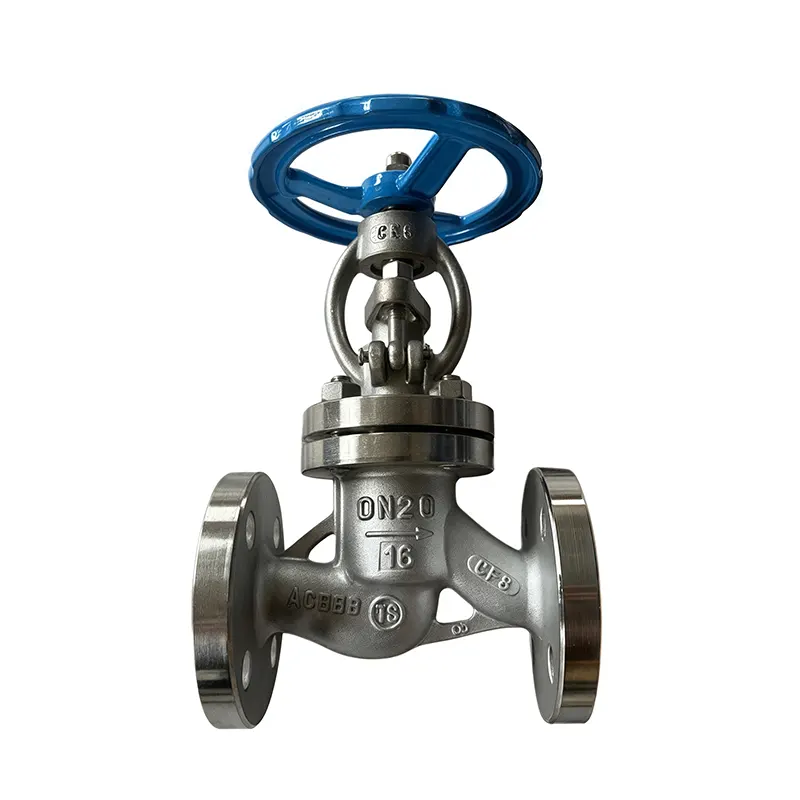

1. Šta je globusni ventil i kako radi?

Kuglasti ventil je ventil s linearnim kretanjem koji se koristi za pokretanje, zaustavljanje i regulaciju protoka u sistemu cjevovoda. Njegovo ime potiče od sfernog oblika njegovog tijela, u kojem se nalaze unutrašnje komponente. Definirajuća karakteristika globus ventila je njegov sklop diska i sjedišta, koji je postavljen okomito na putanju protoka. Kada se ventil otvori, disk se pomiče gore i udaljava od sjedišta, stvarajući otvor kroz koji tečnost teče. Kada je zatvoren, disk čvrsto naleže na sedište, stvarajući čvrsto zaptivanje. Ovo okomito kretanje je ono po čemu se globusni ventil razlikuje od zasuna, gdje se kapija kreće paralelno sa protokom.

Da biste razumjeli rad globus ventila, zamislite slavinu u svom domu. Kada okrenete ručku, gumena podloška se pomiče gore-dolje prema metalnom sjedištu, kontrolirajući protok vode. Ovo je u suštini isti princip. Kuglasti ventil koristi vreteno s navojem (ili stablo koje se ne diže) za pretvaranje rotacijskog kretanja ručnog kotača u linearno kretanje. Kako se ručni kotač okreće, vretena se rotira, uzrokujući da se disk pomiče gore ili dolje. Položaj diska određuje veličinu otvora za protok, što zauzvrat određuje brzinu protoka. Tečnost ulazi u tijelo ventila, prolazi kroz otvor sjedišta i izlazi na drugu stranu. Promjena smjera protoka – tekućina se mora okrenuti za 90 stupnjeva dok prolazi – stvara pad tlaka koji čini globusne ventile odličnim za prigušivanje.

Dizajn globus ventila nije jedinstven, monolitan koncept. Postoji nekoliko varijacija, uključujući T-uzorak, Y-uzorak i ugaone ventile. T-obrazac je najčešći, sa ulazom i izlazom koji su poravnati u pravoj liniji. Y-obrazac ima držač koji je nagnut pod uglom od 45 stepeni u odnosu na putanju protoka, nudeći manji pad pritiska i bolje karakteristike protoka. Ugaoni ventil ima ulaz i izlaz pod uglom od 90 stepeni, što ga čini pogodnim za aplikacije gde je prostor ograničen ili gde protok treba da promeni smer.Huadu Valve Group Co., Ltd.proizvodi cijeli niz konfiguracija Globe ventila, omogućavajući inženjerima da odaberu optimalan dizajn za njihovu specifičnu primjenu.

2. Zašto dizajn Globe ventila favorizira česte operacije?

Kada je ventil izložen čestom radu, glavna briga je trošenje. Svaki put kada se ventil otvori ili zatvori, zaptivne površine dolaze u kontakt, stvarajući trenje. Vremenom, ovo trenje može erodirati zaptivne površine, što dovodi do curenja. Dizajn kugličnog ventila je posebno dizajniran da minimizira ovo trošenje. Ključ njegove izdržljivosti leži u načinu na koji disk i sjedište međusobno djeluju. Kod kuglastog ventila, disk se vodi pomoću drške, osiguravajući da se savršeno poravna sa sjedištem svaki put kada se zatvori. Ovo precizno poravnanje sprječava trljanje diska o sjedište pod uglom, što bi izazvalo neravnomjerno trošenje.

Još jedna prednost je samočišćenje globus ventila. Kako tekućina prolazi kroz ventil, ona teče preko sjedišta. Ovaj protok, posebno pri velikim brzinama, pomaže da se isperu sve čestice ili naslage koje se mogu nakupiti na sjedištu. Ova akcija samočišćenja je kritičan faktor u produženju vijeka trajanja ventila, posebno u aplikacijama s prljavim ili kontaminiranim fluidima. Nasuprot tome, zasun ima drugačiju dinamiku. Kada je zasun djelomično otvoren, protok prolazi kroz kapiju i sjedište, uzrokujući brzu eroziju. Zbog toga zasuni nisu prikladni za prigušivanje. Kuglasti ventil je, s druge strane, dizajniran sa putanjom protoka koja usmjerava tekućinu dalje od sjedala, smanjujući eroziju. To je rezultat geometrije protoka: tekućina ulazi u ventil, mijenja smjer, a zatim izlazi, a površine sjedišta su postavljene tako da se minimizira utjecaj protoka.

Naša tvornica u Huadu Valve Group Co., Ltd. izvršila je opsežna ispitivanja na habanje različitih dizajna ventila. U testu koji je simulirao 10.000 operacija punog hoda u uslovima pare na visokim temperaturama, standardni globusni ventil je održao svoju zaptivku bez mjerljivog curenja, dok je zasun pod istim uvjetima pokazao značajno trošenje i curenje nakon samo 1.000 ciklusa. Ovi testni podaci naglašavaju superiornost Globe ventila za čest rad. Materijali diskova i sjedišta također igraju ključnu ulogu. U primjenama na visokim temperaturama, globusni ventil sa diskom sa stelitom i sjedištem od kaljenog nehrđajućeg čelika nudi izuzetnu otpornost na habanje. Stellite tvrdo oblaganje pruža čvrstu površinu otpornu na habanje koja može izdržati ponovljene udare česte vožnje biciklom. Slično, za korozivne primjene, globusni ventil sa Monel diskom i sjedištem nudi odličnu otpornost na kemijske napade. U Huadu Valve Group, nudimo široku paletu ukrasnih materijala koji odgovaraju specifičnim zahtjevima vaše primjene.

3. Kako Globe ventil postiže precizno podešavanje protoka?

Precizno podešavanje protoka je osnovna funkcija globus ventila. Za razliku od jednostavnog izolacijskog ventila, globus ventil je dizajniran da bude djelomično otvoren, pružajući kontrolirani otpor protoku. Sposobnost kontrole protoka je izvedena iz odnosa između položaja diska i područja protoka. Kako se disk podiže sa sjedišta, područje protoka se povećava. Međutim, odnos nije linearan; upravlja se geometrijom diska i sjedišta. Ovaj nelinearni odnos omogućava finu kontrolu nad širokim rasponom brzina protoka. Zbog toga je globusni ventil često ventil izbora za modulirajuću kontrolu.

Karakteristika protoka globusnog ventila se često opisuje njegovom "krivuljom karakteristike protoka". Postoje tri primarne vrste: linearni, jednaki postotak i brzo otvaranje. Linearna karakteristika znači da je protok direktno proporcionalan hodu ventila. Otvor od 10% rezultira 10% maksimalnog protoka. Ova karakteristika je idealna za primjene gdje je pad tlaka na ventilu konstantan. Karakteristika jednakog procenta znači da svaki inkrement hoda ventila povećava protok za fiksni postotak trenutnog protoka. Udar od 10% može povećati protok za 20%. Ova karakteristika je idealna za primjene gdje pad tlaka varira, jer pruža stabilniju kontrolu. Karakteristika brzog otvaranja znači da ventil pruža veliku promjenu protoka za mali početni pokret, što ga čini pogodnim za aplikacije koje zahtijevaju brz odgovor.

Da biste ilustrovali važnost odabira ispravne karakteristike protoka, razmotrite sistem kontrole temperature pare. Sistem koristi globusni ventil za regulaciju protoka pare u izmjenjivač topline. Ako sistem koristi linearni globusni ventil, temperaturni odgovor će biti linearan. Međutim, ako sistem radi s promjenjivim padom tlaka, linearni globusni ventil može pružiti nestabilnu kontrolu. Globe ventil jednakih postotaka bi pružio stabilniju kontrolu. Naša tvornica u Huadu Valve Group Co., Ltd. nudi globusne ventile s različitim oblicima diskova kako bi pružili različite karakteristike protoka, a naš inženjerski tim može vam pomoći da odaberete pravi. Izbor karakteristike protoka je ključni element u dizajnu sistema, a naš tim može dati smjernice o optimalnom odabiru za vašu specifičnu primjenu.

Preciznost globusnog ventila je takođe poboljšana upotrebom pozicionera. Pozicioner je uređaj koji prima kontrolni signal i podešava položaj ventila kako bi se postigao željeni protok. Pozicioner osigurava da se ventil otvara do tačnog zahtevanog položaja, čak i kada su u pitanju promenljivi uslovi rada. Ovo je posebno važno u aplikacijama koje zahtijevaju visoku preciznost, kao što je doziranje kemikalija ili kontrola temperature. Odabirom globusnog ventila sa visokokvalitetnim pozicionerom, inženjeri mogu postići tačnost kontrole protoka od +/- 1%.

4. Koje tehničke specifikacije definiraju visokokvalitetni globusni ventil?

Prilikom odabira Globe ventila, inženjeri moraju pažljivo procijeniti niz tehničkih specifikacija. Ovi parametri određuju performanse ventila, trajnost i pogodnost za primjenu. Primarne specifikacije uključuju: veličinu ventila (nominalna veličina cijevi, NPS), ocjenu tlaka (klasu), temperaturni raspon, krajnje spojeve, materijal kućišta, materijal obloge i karakteristike protoka. Svaki od ovih parametara mora biti usklađen sa specifičnim zahtjevima procesa. Veličina ventila određuje kapacitet protoka ventila. Ventil koji je premali će ograničiti protok, dok će ventil koji je prevelik biti skuplji i možda neće pružiti adekvatnu kontrolu.

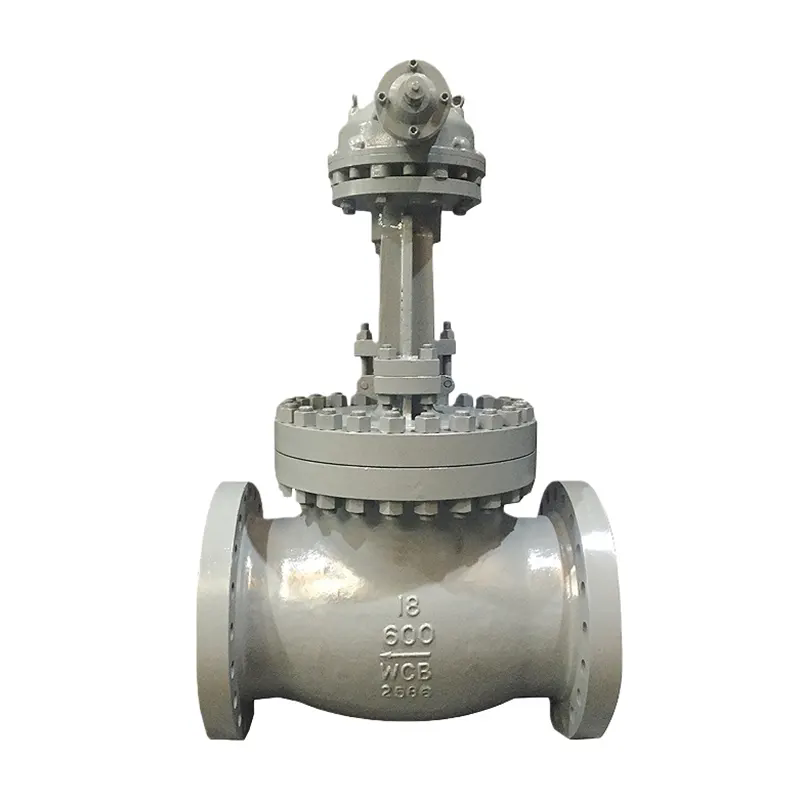

Naziv tlaka, obično označen kao klasa (Klasa 150, Klasa 300, Klasa 600, itd.), definira maksimalni tlak koji ventil može izdržati na datoj temperaturi. Za aplikacije pod visokim pritiskom potreban je globusni ventil klase 600 ili više. Temperaturni raspon je određen materijalima konstrukcije. Za primjene na visokim temperaturama (iznad 425°C), potreban je ventil s tijelom od lijevanog čelika i oblogom s tvrdom površinom. Za kriogene primjene potreban je ventil s tijelom od nehrđajućeg čelika i posebnom niskotemperaturnom oblogom. Krajnji priključci su sredstva pomoću kojih se ventil pričvršćuje na cevovodni sistem. Najčešći tipovi su krajevi s prirubnicama, krajevi s navojem i zavareni krajevi. Prirubnički krajevi su najsvestraniji i koriste se u većini aplikacija. Krajevi sa navojem se koriste za manje ventile i niže pritiske, dok se zavareni krajevi koriste za aplikacije visokog pritiska i visoke temperature.

U Huadu Valve Group Co., Ltd. proizvodimo Globe ventil u širokom rasponu materijala i konfiguracija. Naša standardna tijela globusnih ventila dostupna su od lijevanog željeza, nodularnog željeza, lijevanog čelika, nehrđajućeg čelika i legura na visokim temperaturama. Ukrasi su dostupni u različitim materijalima, uključujući 13% hromirani nerđajući čelik, stelit i monel. Tabela ispod daje sažetak ključnih tehničkih specifikacija za naše najpopularnije modele Globe ventila.

5. Kako se globusni ventil može usporediti s drugim tipovima ventila za prigušivanje?

Kada inženjer dizajnira sistem koji zahteva preciznu kontrolu protoka, prvo pitanje je često: "Koji tip ventila je najbolji za ovu primenu?" Iako se mnogi tipovi ventila mogu koristiti za prigušivanje, Globe ventil je obično poželjniji izbor. Da biste razumjeli zašto, korisno je uporediti globus ventil sa drugim uobičajenim tipovima ventila: zasuni, kuglični ventili i leptir ventili. Svaki od njih ima svoje prednosti i mane, a izbor ovisi o specifičnim zahtjevima aplikacije.

Zasuni su prvenstveno dizajnirani za on/off servis. Nisu pogodni za prigušivanje. Kada je zasun djelomično otvoren, protok velike brzine kroz kapiju i sjedište uzrokuje brzu eroziju i habanje. Zasun takođe nije dizajniran za čest rad; klizni pokreti kapije mogu dovesti do nagrizanja i zaglavljivanja. U globusnom ventilu, put protoka je dizajniran da minimizira habanje tokom prigušivanja, što ga čini pogodnim za modulirajući servis. Za aplikacije koje zahtijevaju često prigušivanje, globusni ventil je vrhunski izbor. Kuglasti ventili su još jedan uobičajeni tip ventila. Nude odličnu mogućnost zatvaranja i dostupni su u nizu dizajna. Međutim, kuglični ventili imaju ograničeniji raspon kontrole protoka, a njihova karakteristika protoka je tipično brzo otvaranje, što nije idealno za precizno prigušivanje. U globusnom ventilu, karakteristika protoka je linearnija ili jednaka procentualno, pružajući bolju kontrolu.

Leptir ventili se često koriste za aplikacije velikog prečnika. Oni su kompaktni, lagani i isplativi. Međutim, oni općenito nisu tako precizni kao Globe ventili za prigušivanje. Kontrolna karakteristika leptir ventila je nelinearna i može biti sklona kavitaciji i eroziji pri visokim diferencijalnim pritiscima. Globe ventil, sa svojim robusnim dizajnom i širokim rasponom karakteristika protoka, je poželjan izbor za zahtjevne primjene prigušivanja. Tabela ispod daje poređenje ključnih karakteristika globusnih ventila, zasuna, kuglastih ventila i leptir ventila za primjene prigušivanja.

6. Koje prakse održavanja produžavaju vijek trajanja ventila?

Čak i najkvalitetniji Globe ventil neće raditi pouzdano bez pravilnog održavanja. Redovni pregledi i servisiranje su od suštinskog značaja za sprečavanje neočekivanih kvarova i za produženje radnog veka ventila. Prvi korak u programu održavanja je redovna vizuelna kontrola. Ventil treba provjeriti na bilo kakvo vanjsko curenje, kao što je curenje iz zaptivke vretena ili brtve tijela. Takođe treba provjeriti da li ventil ima bilo kakvu neuobičajenu buku ili vibraciju tokom rada, što može ukazivati ​​na problem sa unutrašnjim komponentama. Dobar program održavanja uključuje planirani raspored demontaže i pregleda unutrašnjih komponenti.

Kada se globusni ventil rastavlja, disk i sjedište treba pregledati na istrošenost, udubljenje ili koroziju. Ako je disk ili sjedište istrošeno, često se može popraviti labavljenjem ili brušenjem. Lapping je proces upotrebe abrazivne paste za poliranje zaptivnih površina. Ovo može vratiti performanse zaptivanja ventila bez potrebe zamjene diska ili sjedišta. Stabljiku treba pregledati zbog istrošenosti ili oštećenja. Pakovanje treba pregledati na curenje. Ako pakiranje curi, može se zategnuti ili zamijeniti. Potrebno je provjeriti da li je otvor za pakovanje ispravno poravnat. Pakovanje treba zategnuti odgovarajućim momentom. Preterano zatezanje brtve može uzrokovati oštećenje stabljike i povećati trenje. Nedovoljno zatezanje će uzrokovati curenje.

U našoj tvornici u Huadu Valve Group Co., Ltd., vidjeli smo Globe ventil koji, uz pravilno održavanje, može pružiti decenije usluge. Jedan kupac, elektrana za proizvodnju električne energije, imao je globus ventil koji je bio u službi 35 godina. Ventil se svake godine rastavljao, pregledavao, a zaptivne površine su prema potrebi premazane. Ventil nikada nije zahtijevao veći remont. Ovo je izuzetan slučaj, ali ilustruje poentu da uz odgovarajuću njegu, globus ventil može pružiti dug vijek trajanja. Preporučujemo minimalni raspored održavanja godišnjeg vizuelnog pregleda i potpune inspekcije demontaže svakih 3-5 godina, u zavisnosti od uslova servisa.

Tabela ispod sumira preporučene prakse održavanja za globus ventil.

7. Često postavljana pitanja (FAQ)

Pitanje 1: Zašto se za prigušivanje preferira globusni ventil u odnosu na zasun?

Odgovor: Kuglasti ventil je poželjniji u odnosu na zasun za prigušivanje jer je njegov dizajn posebno dizajniran za modulaciju protoka. Disk globus ventila pomiče se okomito na sjedište, omogućavajući preciznu kontrolu područja protoka. Putanja protoka takođe stvara pad pritiska koji prigušivanje čini efikasnijim. Suprotno tome, zasun je dizajniran za potpuno otvoren ili potpuno zatvoren rad. Kada je zasun djelomično otvoren, protok velike brzine kroz kapiju i sjedište uzrokuje brzu eroziju, što dovodi do curenja i kvara. Naša tvornica u Huadu Valve Group Co., Ltd. proizvodi globus ventil posebno dizajniran za primjene prigušenja.

Pitanje 2: Koja je razlika između linearnih i jednakoprocentnih karakteristika protoka?

Odgovor: Linearna karakteristika protoka znači da je brzina protoka direktno proporcionalna hodu ventila. Otvor od 10% rezultira 10% maksimalnog protoka. Ova karakteristika je idealna za primjene gdje je pad tlaka na ventilu konstantan. Jednakoprocentna karakteristika protoka znači da svaki inkrement hoda ventila povećava protok za fiksni postotak trenutnog protoka. Udar od 10% može povećati protok za 20%. Ova karakteristika je idealna za primjene gdje pad tlaka varira, jer pruža stabilniju kontrolu. Naši proizvodi Globe Valve nude obje karakteristike, a naš tehnički tim može vam pomoći da odaberete pravi za vašu primjenu.

Pitanje 3: Kako mogu utvrditi da li je zaptivka mog ventila u kvaru?

Odgovor: Najčešći znakovi neispravne zaptivke su vanjsko curenje i nemogućnost potpunog zatvaranja protoka. Ako primijetite da tekućina curi sa vretena ventila ili oko poklopca motora, vjerovatno je kompromitovano brtvljenje ili brtva. Osim toga, ako ventil ne može postići čvrsto zatvaranje, disk i sjedište su vjerovatno istrošeni ili oštećeni. U nekim slučajevima, promjena radnog momenta potrebnog za rad ventila također može ukazivati ​​na problem. Redovni vizuelni pregled i funkcionalno testiranje najbolji su načini da se otkrije neispravan pečat prije nego što dovede do većeg problema.

Pitanje 4: Može li se kuglični ventil koristiti za parni servis?

Odgovor: Da, kuglični ventili se obično koriste za parne usluge. Međutim, ventil mora biti pravilno odabran za specifične uslove temperature i pritiska. Za rad na pari na visokim temperaturama preporučuje se globusni ventil s tijelom od livenog čelika i oblogom s tvrdom površinom (kao što je Stellite). Stellite tvrdo oblaganje pruža izuzetnu otpornost na habanje i može izdržati protok pare velike brzine. Naša fabrika u Huadu Valve Group Co., Ltd. proizvodi Globe ventil posebno za parne usluge, sa nizom materijala za telo i obloge koji odgovaraju različitim radnim uslovima.

Pitanje 5: Koji je tipični vijek trajanja ventila?

Odgovor: Vek trajanja globusnog ventila zavisi od nekoliko faktora, uključujući uslove rada, učestalost rada i kvalitet održavanja. U umjerenom servisu uz redovno održavanje, globusni ventil može trajati 20-30 godina ili više. U teškim uslovima rada, kao što su aplikacije na visokim temperaturama ili visokim tlakom s čestim ciklusima, ventil će možda trebati češće pregledavati i popravljati. Uz pravilno održavanje, uključujući redovno preklapanje površina za sjedenje i zamjenu zaptivki, Globe ventil može osigurati dug i pouzdan radni vijek. Naši tvornički proizvodi Globe Valve dizajnirani su za dug vijek trajanja i minimalno održavanje.

8. Zaključak

Kuglasti ventili su osnovni izbor za aplikacije koje zahtijevaju česta prebacivanja i precizno podešavanje protoka. Njihov prepoznatljiv dizajn, sa diskom koji se kreće okomito na sjedalo, pruža vrhunsko zaptivanje i otpornost na habanje u odnosu na druge tipove ventila. Putanja protoka stvara kontrolirani pad tlaka, što ih čini idealnim za prigušivanje. Dostupnost različitih karakteristika protoka, kao što su linearni i jednaki postotak, omogućava preciznu kontrolu nad širokim rasponom brzina protoka. Širok raspon materijala i konfiguracija osigurava da se globusni ventil može odabrati kako bi zadovoljio specifične zahtjeve bilo koje primjene, od visokotemperaturne pare do kriogenih uvjeta.

Ključ za maksimiziranje performansi i vijeka trajanja Globe ventila je pravilan odabir i održavanje. Pažljivom procjenom tehničkih specifikacija, uključujući veličinu ventila, ocjenu tlaka, temperaturni raspon i materijal obloge, inženjeri mogu osigurati da je ventil usklađen s primjenom. Redovni program održavanja, uključujući vizualne preglede i periodično rastavljanje i popravku, produžit će vijek trajanja ventila i spriječiti neočekivane kvarove. U Huadu Valve Group Co., Ltd., posvećeni smo pružanju visokokvalitetnih proizvoda Globe Valve i stručne tehničke podrške kako bismo pomogli našim klijentima da optimiziraju svoje poslovanje. Naš široki asortiman proizvoda Globe Valve i naš tim iskusnih inženjera spremni su da vam pomognu u vezi sa vašim specifičnim zahtjevima primjene.

Kontaktirajte Huadu Valve Group Co., Ltd. danaskako biste razgovarali o vašim zahtjevima za Globe Valve i otkrili kako naša rješenja mogu poboljšati pouzdanost i efikasnost vaših sistema kontrole protoka.
