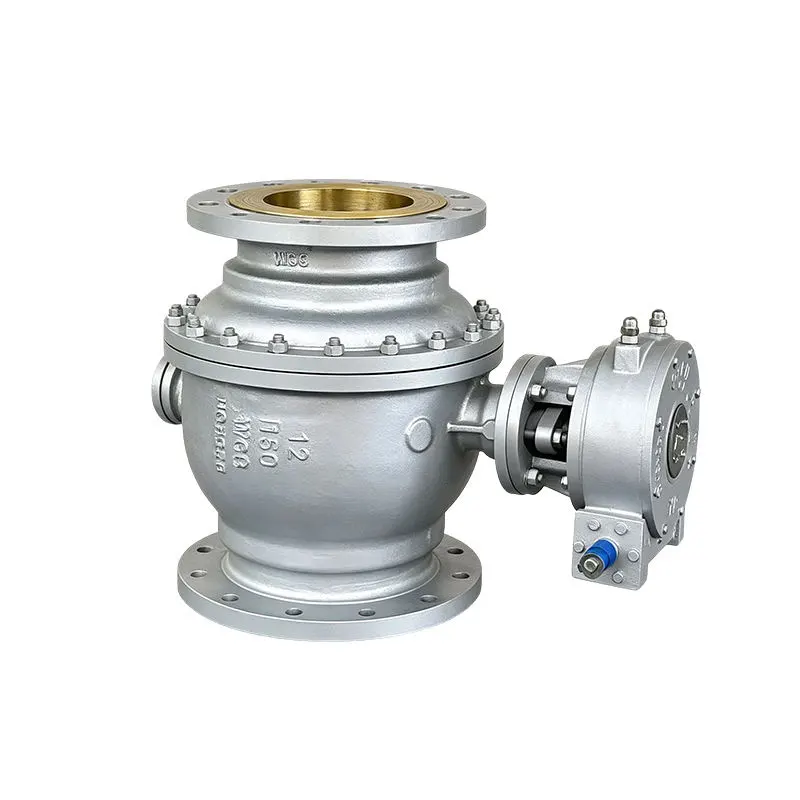

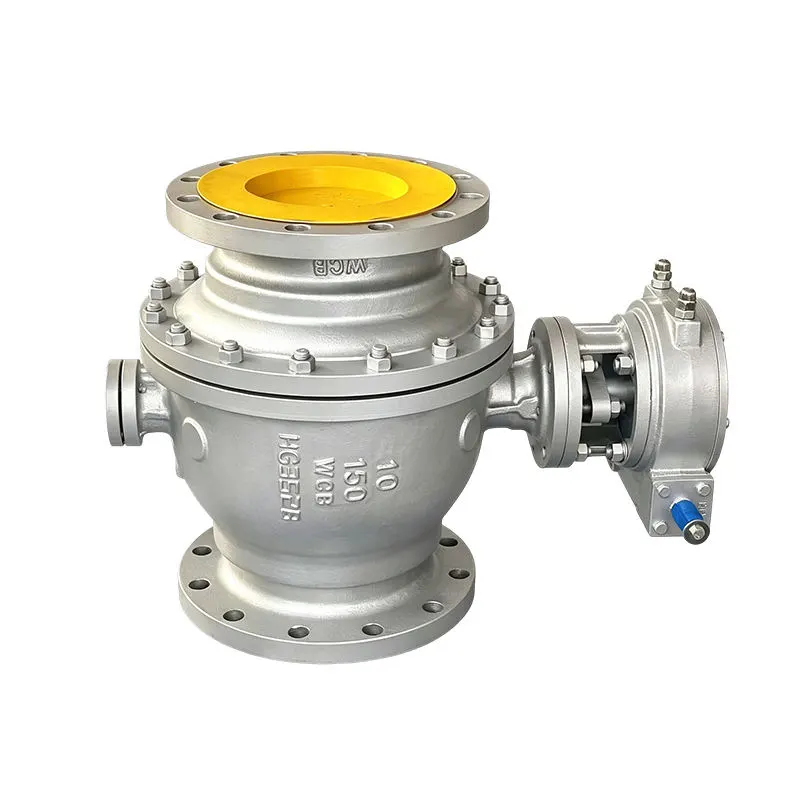

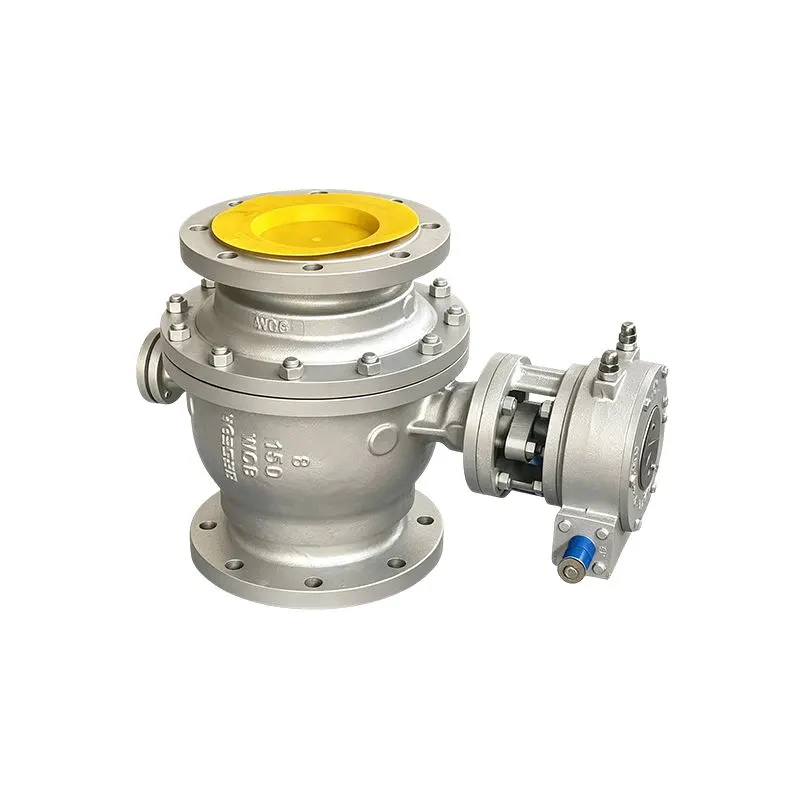

WCB fiksni kuglični ventil od ugljičnog čelika

WCB fiksni kuglični ventil od ugljičnog čelika je industrijski ventil za teške uvjete rada napravljen za izolaciju cjevovoda i kontrolu protoka, proizveden od strane Huadu Valve Group. Prihvaća dizajn fiksne kugle i A216 WCB materijal od ugljičnog čelika, dobro prikladan za kritične uslove rada cjevovoda visokog pritiska.

Ovaj industrijski ventil pouzdano radi pod kontinuiranim radom pod visokim pritiskom i dugim ciklusom, široko odabran za projekte gdje su sigurnost brtvljenja i dug radni vijek ključni zahtjevi.

Sirovine i strukturne prednosti

Premium A216 WCB kućište od ugljičnog čelika

WCB fiksni kuglični ventil od ugljičnog čelika izliven je od ugljičnog čelika A216 WCB, donoseći ove osnovne prednosti:

- Visoka mehanička čvrstoća i odlična otpornost na udarce

-Dobra prilagodljivost na temperaturu protiv skokova pritiska i vodenog udara

- Dovoljna debljina zida za uslugu klase visokog pritiska

- Kruta kontrola livenja za uklanjanje unutrašnjih i površinskih nedostataka

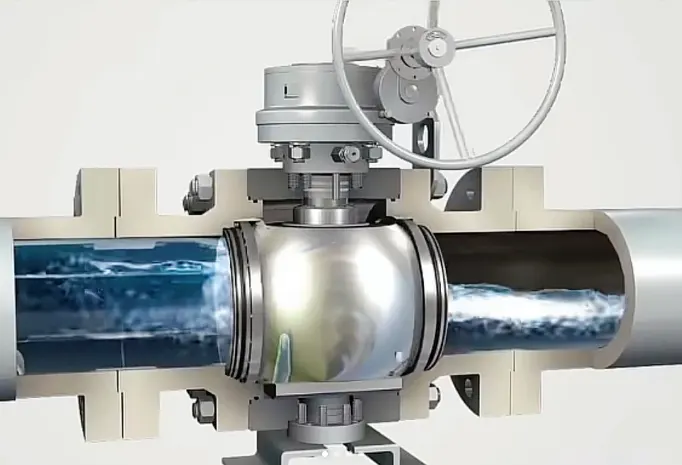

Fiksna loptasta konstrukcija montirana na klip

Za razliku od običnih plutajućih kugličnih ventila, naš dizajn s fiksnom kuglom prenosi većinu tlačnog opterećenja cjevovoda na gornje i donje potporne osovine. Kuglica ostaje zaključana u položaju, tako da sjedišta ventila podnose samo minimalnu kontaktnu silu. Uvelike smanjuje habanje sjedišta čak i uz česte cikluse otvaranja-zatvaranja pod stalnim visokim pritiskom. Stabilno dvosmerno zaptivanje sprečava curenje bez obzira na smer pritiska, poboljšavajući bezbednost sistema za kritične procesne petlje.

Optimizirana zaptivna i sigurnosna konstrukcija

Sklop plutajućeg sjedišta s oprugom opremljen je za ovaj WCB fiksni kuglični ventil od ugljičnog čelika. Ugrađene opruge kompenziraju manje habanje nakon hiljada operacija kako bi se održale performanse čvrstog zatvaranja. Drška protiv izduvavanja služi kao standardna sigurnosna karakteristika od iznenadnih skokova pritiska. Višeslojno pakovanje grafita minimizira fugitivne emisije oko praznina u stabljikama. Sve komponente za brtvljenje su posebno prilagođene za radni medij visokog pritiska, srednje temperature umjesto generičkih rezervnih dijelova.

Ključni atributi

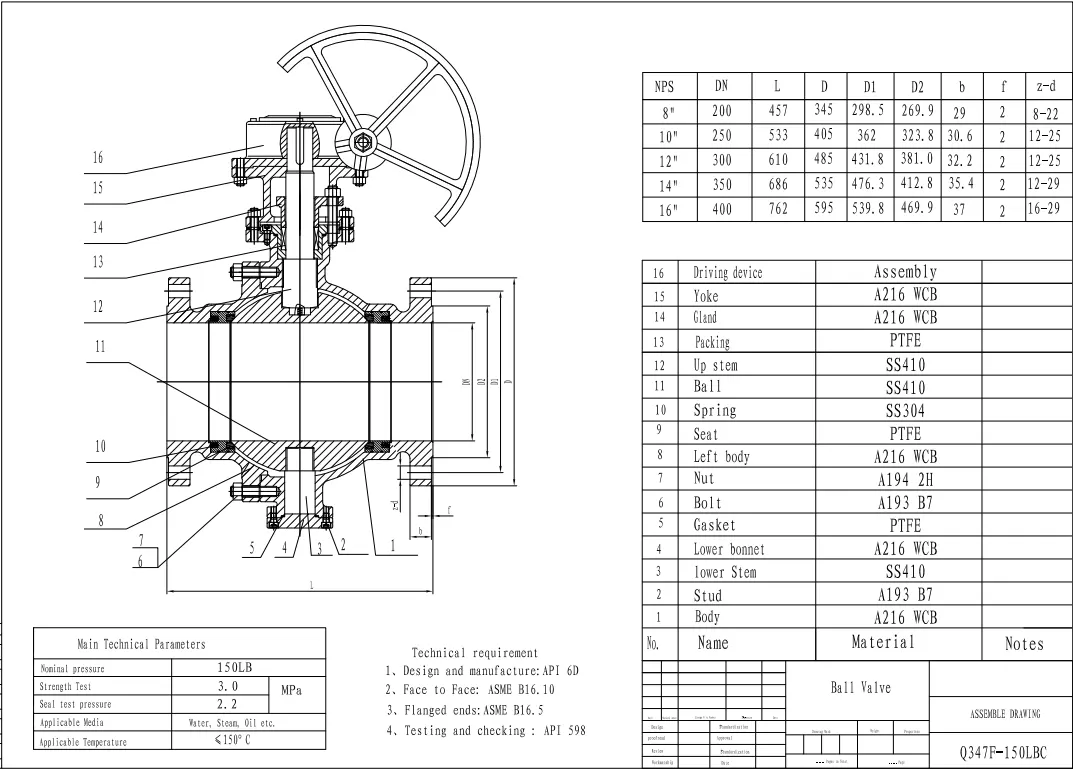

Tehničke specifikacije

Standardni parametri

Veličina: DN50-DN1200

Ocena pritiska: Klasa 150-Klasa 2500

Materijal: A216 WCB ugljični čelik

Struktura: fiksni kuglasti ventil montiran na klip

Raspon temperature:-29℃ ~ 425℃

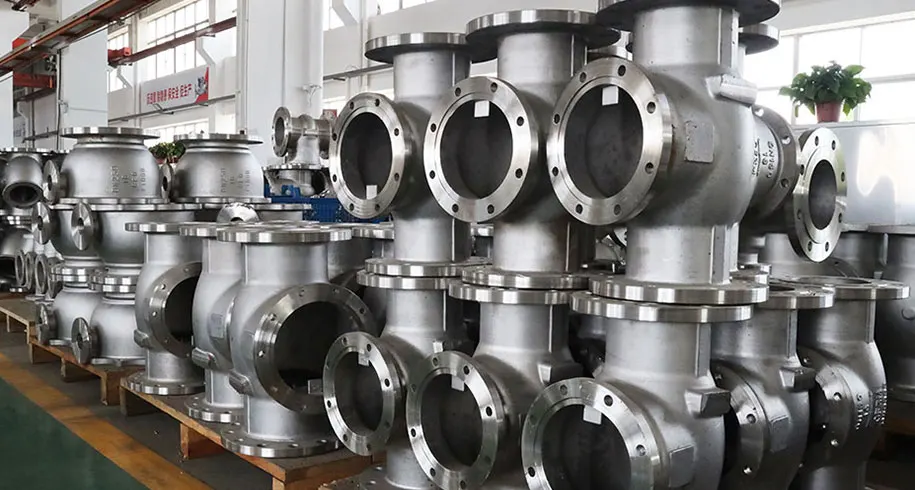

Proces proizvodnje

WCB fiksni kuglični ventil od ugljičnog čelika prolazi kroz:

- Kvalificirana proizvodnja odljevaka A216 WCB

- Toplinska obrada za stabilna svojstva materijala

- CNC precizna obrada za zaptivanje površina

- Montaža sa odgovarajućim komponentama za zaptivanje i aktuator

Karakteristike performansi

- Nisko trošenje strukture osovine za čestu vožnju biciklom

- Pouzdano dvosmjerno čvrsto zatvaranje

- Niska stopa kvara sjedišta pod kontinuiranim visokim pritiskom u cjevovodu

- Kompatibilan s više opcija pokretača: ručni prijenos, pneumatski, električni

- Dizajnirano za uslugu potpunog otvaranja/potpunog -zatvaranja

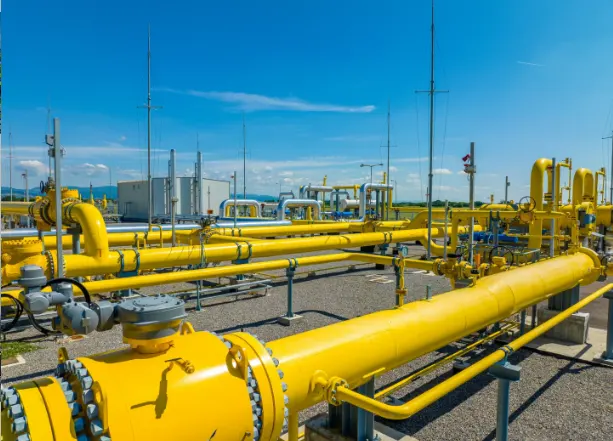

Područja primjene

Industrija nafte i gasa

WCB fiksni kuglični ventil od ugljičnog čelika naširoko se primjenjuje u:

- Magistralni transportni cjevovodi prirodnog gasa

- Procesne linije rafinerije nafte

- Objekti za transfer sirove nafte

- Sistemi cjevovoda gasnih sabirnih stanica

Petrohemijska industrija

- petrohemijske petlje pod visokim pritiskom

- Glavni izolacijski cjevovodi procesne jedinice

- Nekorozivni i blago korozivni krugovi tekućine srednje temperature

Elektroprivreda

- Glavni procesni cjevovodi elektrane

- Sistemi petlji za teške industrijske pogone

Opći industrijski projekti

- Novi izgrađeni EPC projektni paketi

- Radovi na rekonstrukciji i rekonstrukciji postojećeg cjevovoda

- Industrijske lokacije sa otežanim pristupom za održavanje i visokim sigurnosnim zahtjevima

Kontrola kvaliteta i podrška projektnoj nabavci

Kao certificirani proizvođač ventila sa ISO, CE i API certifikatima, svaki WCB fiksni kuglični ventil od ugljičnog čelika prolazi kompletna tvornička testiranja prije isporuke, uključujući hidrostatičko ispitivanje školjke, ispitivanje brtvljenja sjedišta i inspekciju dimenzija. Kompletno testiranje u komadu implementirano je za ventile velikih veličina za teške uvjete rada bez inspekcije uzorkovanja. Provjera sirovina, inspekcija odljevaka, nadzor montaže i gotovo testiranje ventila prolaze kroz cijeli proizvodni proces. Certifikati o ispitivanju materijala i izvještaji o inspekciji mogu se dati za podnošenje ponuda i prihvatanje lokacije.

Dostupne su fleksibilne opcije konfiguracije u skladu sa radnim uslovima na licu mesta, pokrivajući različite stepene pritiska, kombinacije materijala za zaptivanje i više načina rada. Fleksibilni MOQ podržava testiranje uzoraka, male serijske zalihe i velike velike narudžbe za velike projekte. WCB fiksni kuglični ventili Huadu Valve Group izvoze se širom svijeta i zarađuju ponovljene narudžbe od strane industrijskih klijenata širom svijeta.

Kako su zaptivka sjedišta i vretena napravljena za trajnost lokacije u stvarnom svijetu?

Za ovaj fiksni kuglasti ventil koristimo dizajn plutajućeg sjedišta s oprugom. Unutrašnje opruge drže sjedište pritisnuto uz površinu lopte. Kada dođe do manjeg habanja nakon hiljada operacija, opruge mogu kompenzirati male zazore, održavajući dobre performanse zaptivanja tokom vremena. Struktura vretena protiv ispuhivanja je ugrađena kao standardna sigurnosna funkcija. U slučaju neočekivanih skokova pritiska u cevovodu, sprečava izduvavanje stuba. Višeslojno grafitno pakovanje je opremljeno za brtvljenje vretena, kako bi se zaustavile male fugitivne emisije oko otvora stabljike. Ovi dijelovi za brtvljenje nisu generički jeftini rezervni dijelovi; odabrani su tako da odgovaraju radnim uvjetima visokog pritiska i srednje temperature.
