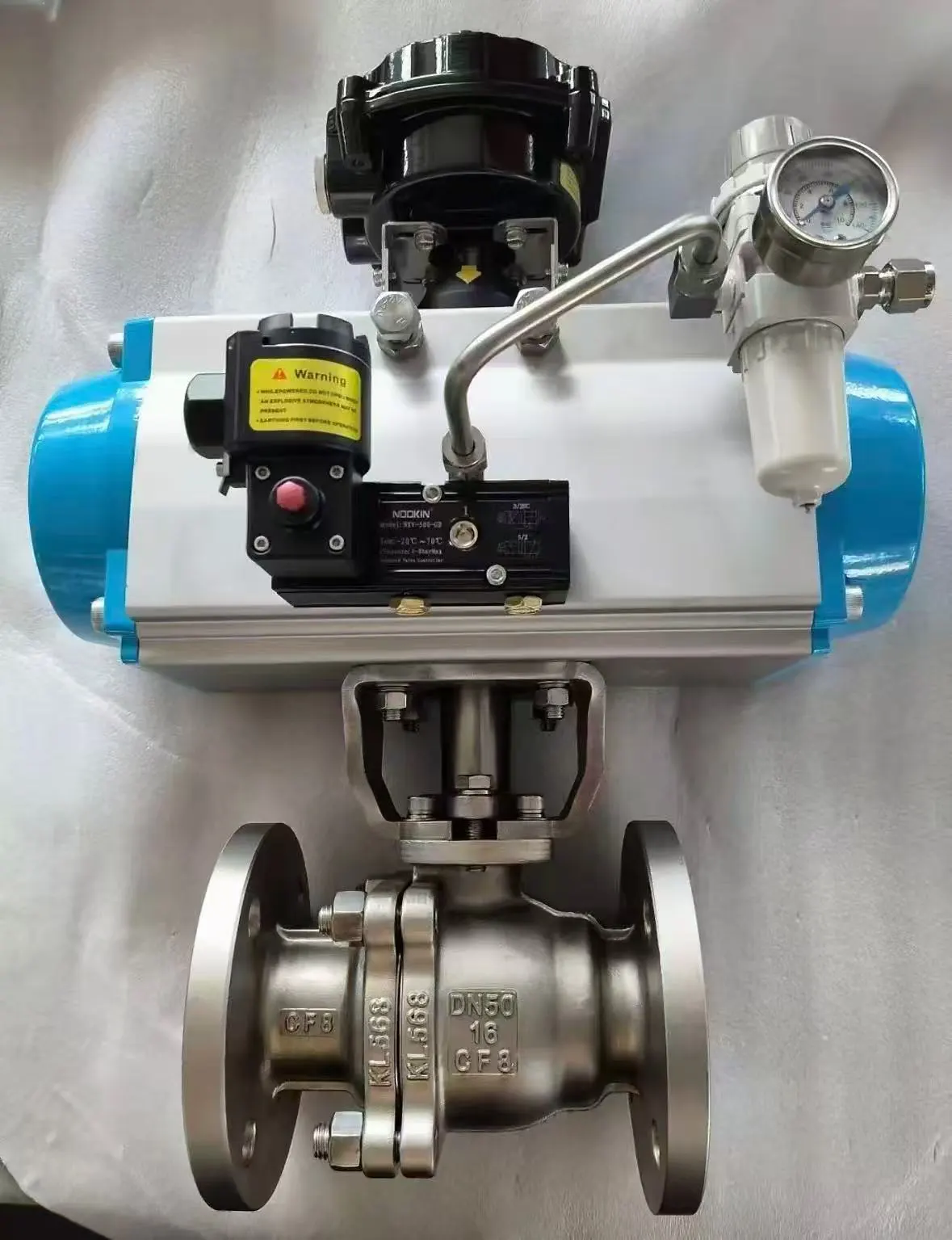

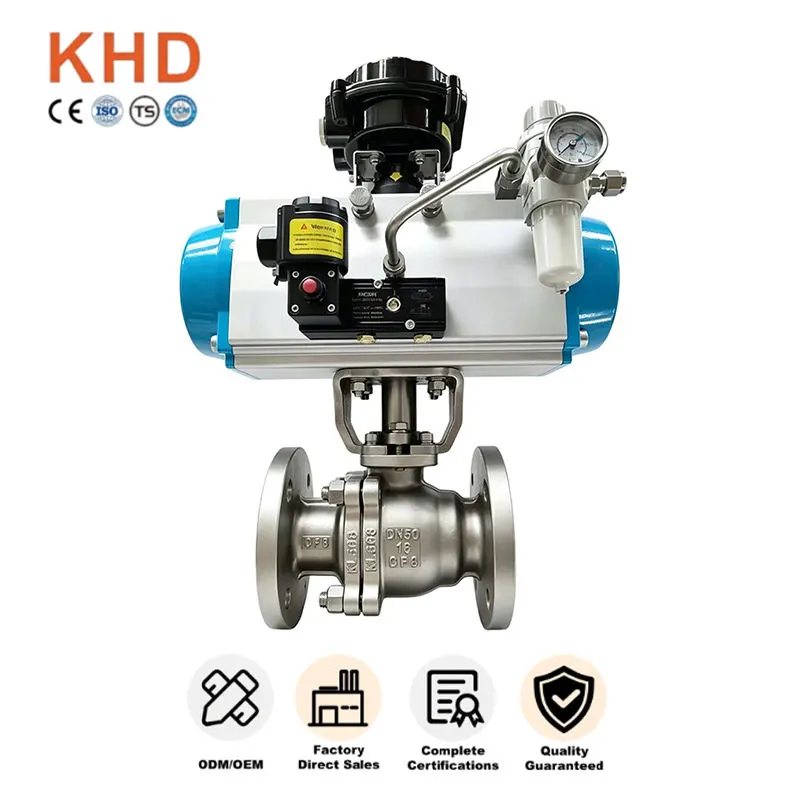

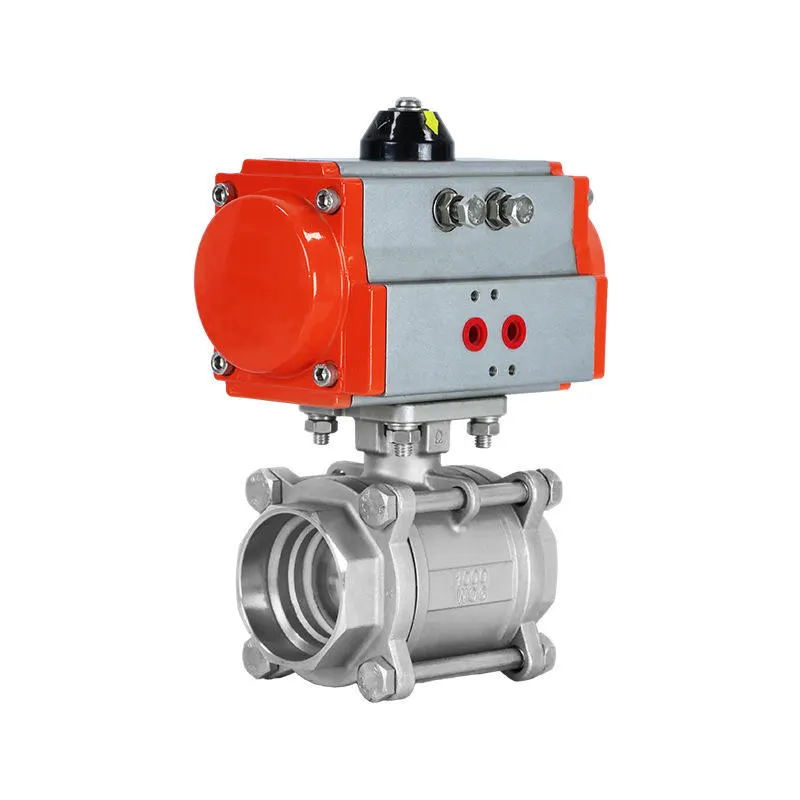

Pneumatski kuglasti ventil s prirubnicom od nehrđajućeg čelika

Pneumatski kuglični ventil s prirubnicom od nehrđajućeg čelika je automatizirani industrijski ventil dizajniran za kontrolu protoka u cjevovodu i zatvaranje. Proizveden od strane Huadu Valve Group, koristi materijal od nerđajućeg čelika SS304 / SS316 i dobro je prikladan za automatske industrijske radne uslove.

Široko se koristi u pomoćnim hemijskim cevovodima, postrojenjima za prečišćavanje vode, linijama za preradu naftnog gasa i automatizovanim proizvodnim sistemima gde su automatska kontrola, otpornost na koroziju i radna sigurnost kritični.

Pneumatski kuglični ventil s prirubnicom od nehrđajućeg čelika osigurava stabilan rad i dug vijek trajanja u zahtjevnim industrijskim okruženjima.

Ključni atributi

Sirovine i strukturne prednosti

Visokokvalitetno tijelo ventila od nehrđajućeg čelika

Pneumatski kuglični ventil s prirubnicom od nehrđajućeg čelika izrađen je od originalnog materijala od nehrđajućeg čelika SS304 i SS316, osiguravajući:

- Vrhunska otpornost na hrđu, oksidaciju i koroziju za vlažne, slane i blago korozivne medije

-Izbjegavajte nakupljanje rđe, stvaranje kamenca i srednju kontaminaciju pri dugotrajnoj uporabi

-Standardna tehnologija livenja i kovanja eliminiše unutrašnje rupe od peska i defekte zračnog raspora

- Čvrsta struktura otporna na pritisak, protiv deformacija pod kontinuiranim radom i čestim biciklizmom

-Manji rizik od neočekivanog kvara i smanjeni troškovi zamjene za krajnjeg korisnika

Stroga inspekcija materijala

Svaka serija sirovina se testira kako bi se osiguralo:

- Precizan hemijski sastav za SS304 / SS316 razrede

- Bez recikliranih ili nekvalitetnih materijala

-Stabilne mehaničke performanse za teške terenske uslove

Prednosti pogona pneumatskog aktuatora

Pneumatski kuglični ventil s prirubnicom od nehrđajućeg čelika opremljen je vrhunskim pneumatskim aktuatorom, koji donosi ove osnovne prednosti:

- Akcija uključivanja-isključivanja na 90 stepeni na zračni pogon, nije potrebna ručna operacija

-Podržava elektromagnetni ventil, granični prekidač i PLC priključak za daljinsko automatsko upravljanje

- Pogodno za velike visine, zatvorene radionice i hemijska mjesta visokog rizika kako bi se izbjegle ručne sigurnosne opasnosti

- Osetljive i stabilne performanse prebacivanja, prilagođene čestim ciklusima uključivanja i isključivanja automatizovanih proizvodnih linija

Prednosti standardne prirubničke veze

Standardni industrijski prirubnički priključak omogućava:

-Robusno fiksiranje, odlična nepropusnost i jaka nosivost pritiska za teške cjevovode

-Jednostavno poravnavanje i montaža sa standardnim prirubnicama cijevi tokom instalacije na licu mjesta

-Pogodna demontaža, pregled i održavanje u kasnijim remontima cjevovoda

- Unutrašnji dizajn punog prečnika minimizira otpor protoka, smanjuje gubitak pritiska i garantuje glatku transmisiju medija

- Potpuno kompatibilan sa glavnim međunarodnim industrijskim standardima cijevi

Optimizirana profesionalna zaptivna struktura

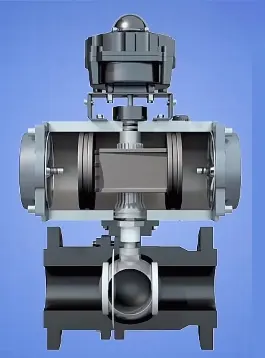

Optimizirani detalji zaptivanja ovog pneumatskog kuglastog ventila s prirubnicom pružaju:

- Visokokvalitetno PTFE sjedište sa samopodmazujućim svojstvom i niskim trenjem, glatko prebacivanje bez grebanja jezgra kugle

-Poboljšan efekat zaptivanja pod nominalnim pritiskom, kompenzujući manje habanje usled dugotrajnog rada

-Dizajn drške protiv izduvavanja zajedno sa višeslojnim pakovanjem, sprečava izbacivanje vretena i malo vanjsko curenje

- Polirana plutajuća loptasta jezgra omogućava precizno postavljanje sa sjedištima za pouzdano dvosmjerno čvrsto zatvaranje za tekućine i plinove

Opcioni sigurnosni modovi aktuatora

Višestruke opcije aktuatora zadovoljavaju različite sigurnosne zahtjeve na lokaciji:

- Pneumatski aktuator dvostrukog djelovanja: brzo i uravnoteženo zatvaranje otvaranja za opću automatsku kontrolu

- Pneumatski aktuator s povratom opruge: automatski reset u potpuno otvoren/potpuno zatvoren položaj nakon prekida dovoda zraka, sprječavajući prelijevanje medija i oštećenje opreme za hemijske i naftne plinovode

- Kućište aktuatora od tvrdog anodiziranog aluminija, lagano, otporno na habanje za prašnjavo i vlažno okruženje u radionici

- ISO 5211 standardna montažna podloga za jednostavno usklađivanje sa solenoidnim ventilima, krajnjim prekidačima i pozicionerima

Tehničke specifikacije

Standardni parametri

Veličina: DN15-DN200 (redovne zalihe)

Ocjena tlaka: PN16 / PN25 / PN40/PN64/PN100

Materijal: nerđajući čelik SS304, SS316

Tip: pneumatski kuglični ventil s prirubnicom od nehrđajućeg čelika

Raspon temperature: -20°C ~ 180°C (u zavisnosti od materijala sjedala)

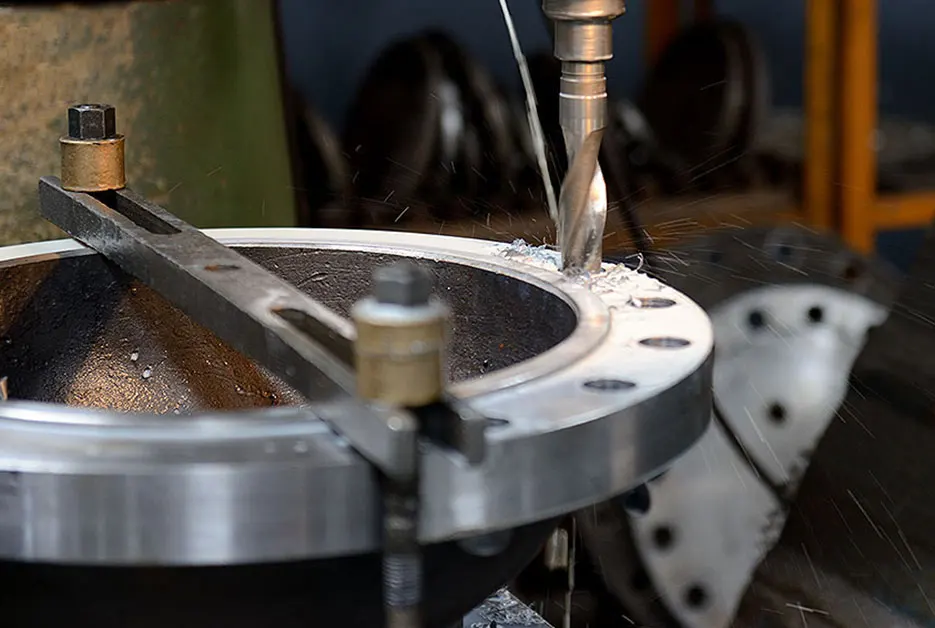

Proces proizvodnje

Pneumatski kuglični ventil s prirubnicom od nehrđajućeg čelika proizvodi se kroz:

- Standardno livenje i kovanje od nerđajućeg čelika

- Toplinska obrada za stabilna svojstva materijala

- CNC precizna obrada za brtvene površine i krajeve prirubnica

- Kompletna montaža sa vretenom protiv izbijanja i odgovarajućim pneumatskim aktuatorom

Karakteristike performansi

- Odlične performanse protiv hrđe i korozije

- Dizajn punog otvora za mali otpor protoka

- Dvosmjerno čvrsto zatvaranje za tečne i plinske medije

- Višestruke sigurnosne opcije aktuatora za sigurnu zaštitu

- Oduprite se udaru pritiska i udaru vodenog čekića uzrokovanog naglom promjenom protoka

- Dizajniran za automatsko zatvaranje cjevovoda i uslugu kontrole protoka

Područja primjene

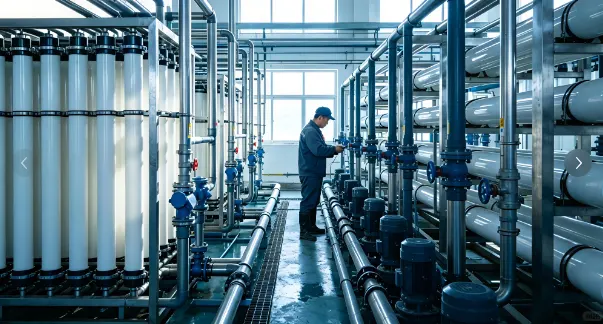

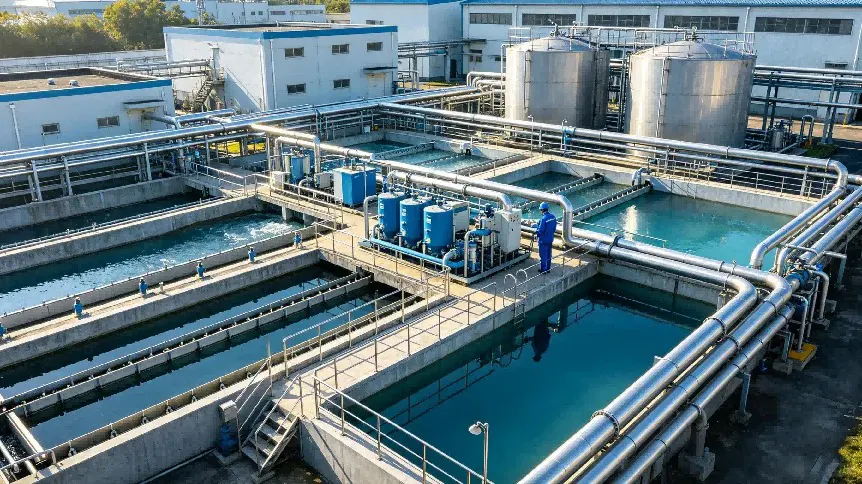

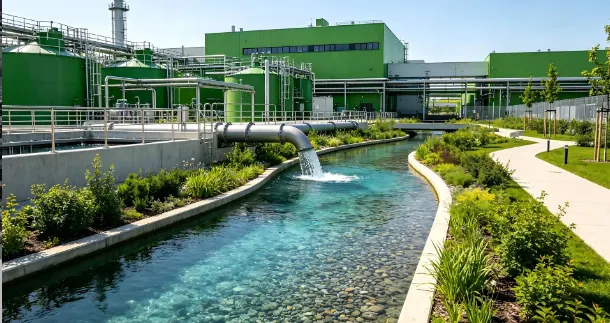

Industrija za preradu vode

Pneumatski kuglični ventil s prirubnicom od nehrđajućeg čelika se široko koristi u:

- Automatizovani komunalni uređaji za prečišćavanje vode

- Cjevovodi za automatsku kontrolu cirkulacijske vode

- Pomoćni sistemi za preradu otpadnih voda

- Automatske grupe ventila za dovod vode

Hemijska i naftna gasna industrija

- Kemijski automatski procesni cjevovodi

- Petlje za kontrolu blage korozivne tečnosti

- Automatski cjevovodi za preradu naftnog plina

- Zone visokog rizika nezgodne za ručni rad

Opća industrijska upotreba

- Automatska kontrola cevovoda proizvodne linije

- Zatvorena radionica i visokovisinski cevovodni sistemi

- Izgradnja novih automatizovanih cevovoda i renoviranje opreme stare gradilišta

Kvalitet i podrška nabavci projekata

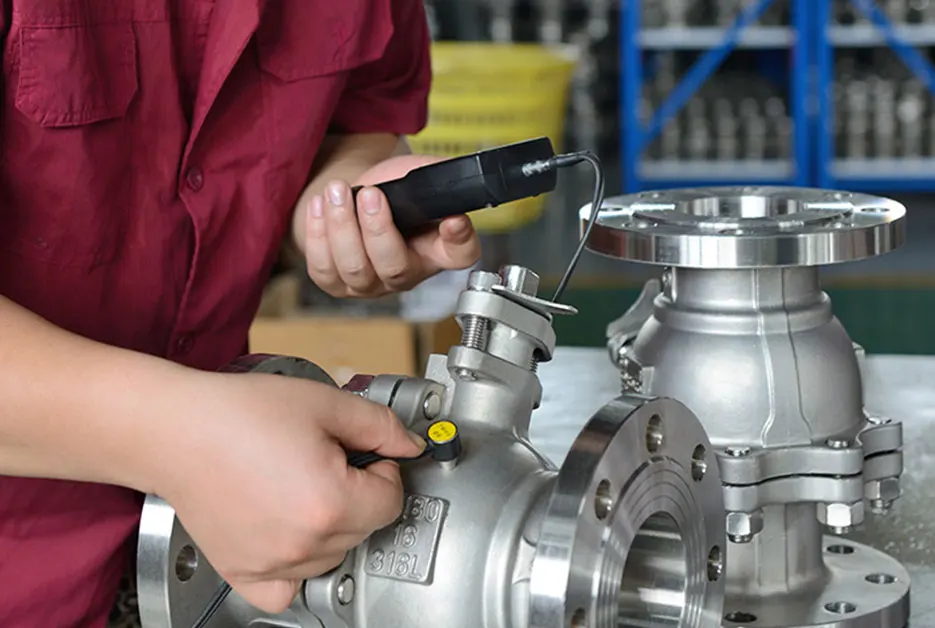

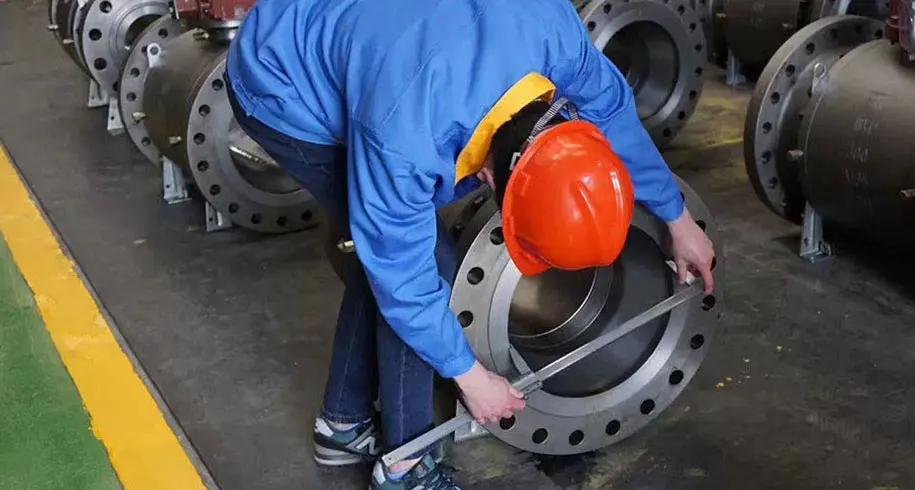

Kao profesionalni proizvođač industrijskih ventila koji posjeduje CE, ISO i API certifikate, svaki pneumatski kuglični ventil s prirubnicom od nehrđajućeg čelika prolazi kroz stroge tvorničke testove uključujući ispitivanje otpornosti na pritisak, ispitivanje nepropusnosti zraka i inspekciju izgleda. Naš kompletan sistem kontrole kvaliteta obuhvata probiranje sirovina, preciznu mašinsku obradu, profesionalnu montažu i testiranje gotovog proizvoda. Izvještaji o ispitivanju materijala i dokumentacija o inspekciji mogu se dostaviti za pregled projekata u inostranstvu, licitiranje i prihvatanje lokacije.

Podržavamo praktične usluge prilagođavanja OEM-a i ODM-a prema radnoj temperaturi na lokaciji, karakteristikama medija i standardima cijevi. Prilagodljive stavke uključuju materijal ventila, klasu pritiska, materijal za brtvljenje i konfiguraciju aktuatora. Fleksibilni MOQ podržava male serije uzoraka i velike inžinjerske kupovine na veliko. Naši pneumatski kuglični ventili s prirubnicom od nehrđajućeg čelika izvoze se na globalna tržišta, osvajajući dosljedno priznanje i dugoročnu suradnju kupaca širom svijeta.
