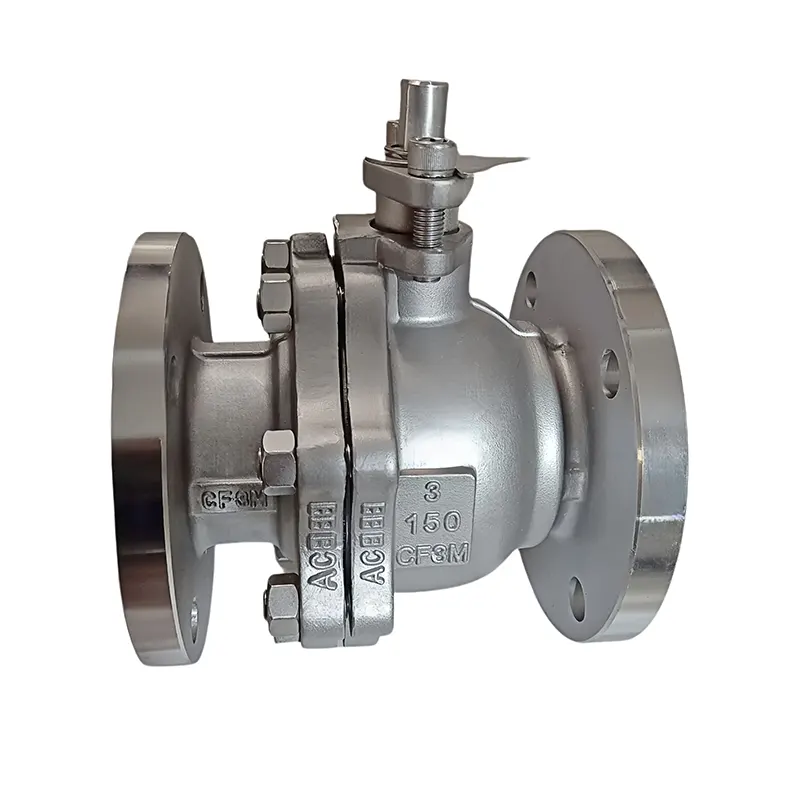

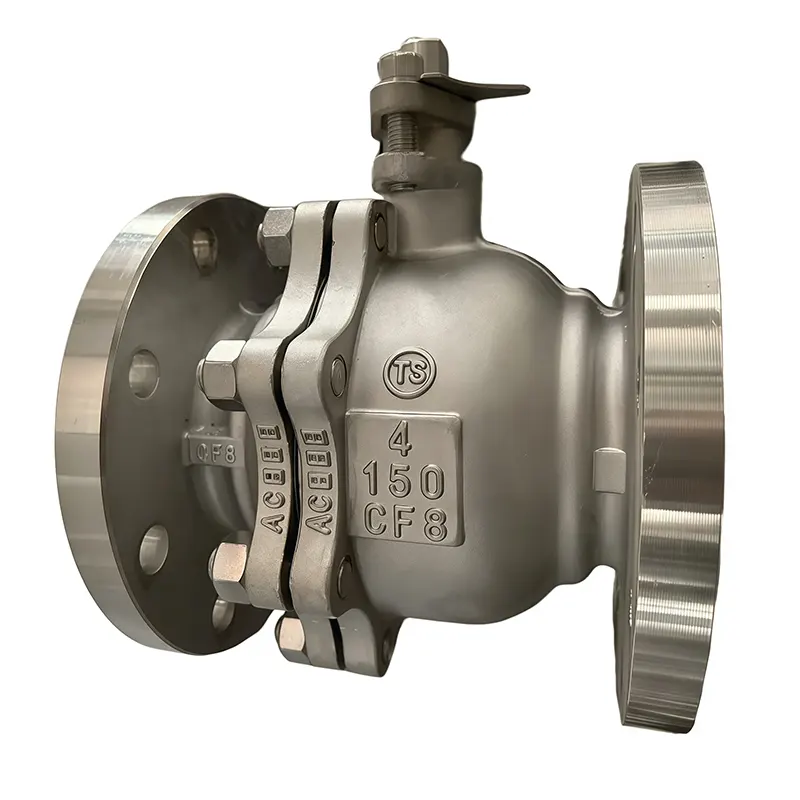

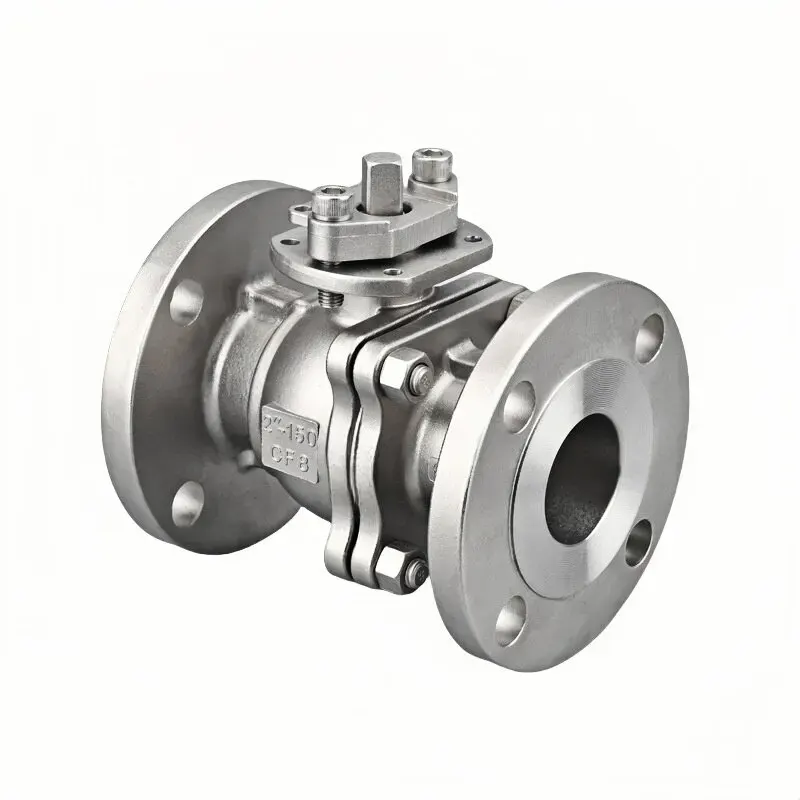

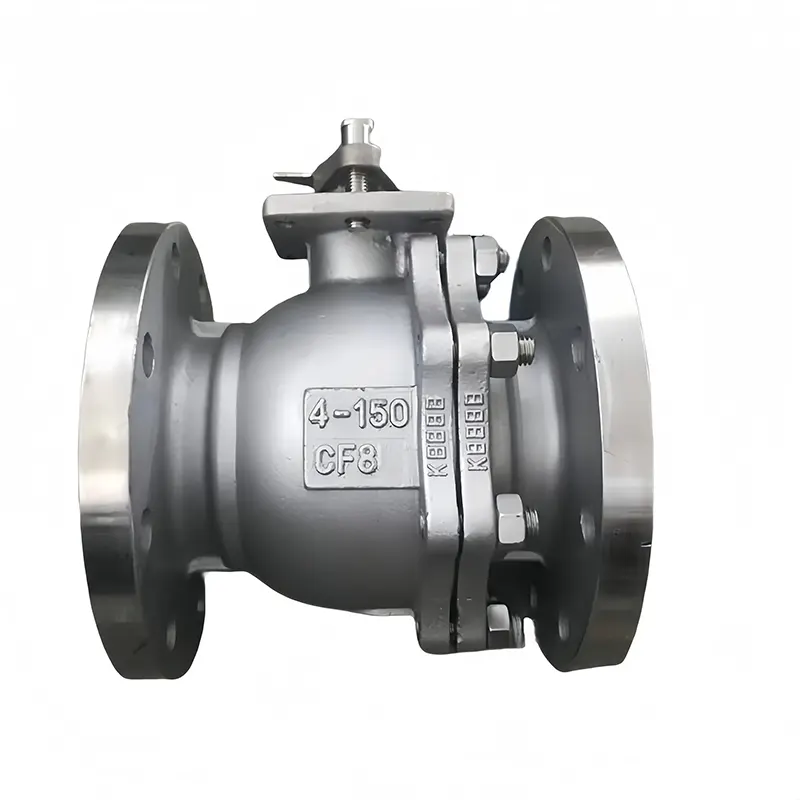

Ručni kuglasti ventil od nehrđajućeg čelika

Ručni kuglasti ventil od nehrđajućeg čelika je ručni izolacijski i regulacijski ventil dizajniran za kontrolu tekućine na licu mjesta. Proizveden u tvornici Huadu Valve, koristi nehrđajući čelik visokih specifikacija za rješavanje različitih ne-ekstremnih industrijskih radnih medija.

Nalazi se u velikoj meri u oblasti prerade vode, lakih hemikalija, farmacije hrane, obalnog mora i općeg postrojenja, gde su higijena, performanse protiv rđe i rad bez napajanja visoko cenjeni.

Ovaj ručni kuglasti ventil održava stabilne performanse čak i pod kontinuiranim cikličnim radom u teškim pogonskim okruženjima.

Ključni atributi

Sirovine i strukturne prednosti

Zašto se nerđajući čelik izdvaja za tela ventila

Naš ručni kuglasti ventil je kovan/izliven od pažljivo odabranog nehrđajućeg čelika SS304 i SS316 (CF8 / CF8M klase livenja).

Umjesto osnovnog ugljičnog čelika, nehrđajući čelik donosi inherentnu otpornost na hrđu, oksidaciju i blagi kemijski napad. To ga čini idealnim za radionice s vlažnim postrojenjima, obalne instalacije i blago korozivne procesne tekućine.

Napredne tehnike oblikovanja u jednom komadu eliminišu skrivene unutrašnje nedostatke kao što su rupe od puhanja ili inkluzije pijeska. Gotovo tijelo pruža solidnu mehaničku čvrstoću, dobru toleranciju na udarce i stabilan kapacitet podnošenja pritiska. Dugotrajni rad neće lako izazvati deformaciju tijela ili curenje spojeva, smanjujući ukupne troškove održavanja postrojenja.

SS316 varijanta se ističe kada se radi o tekućinama koje sadrže hlorid ili so. Za standardne vodovode, zrak i plin, SS304 ostaje uravnotežen izbor koji štedi budžet za većinu kupaca u inostranstvu.

Verifikacija krutih sirovina

Svaka ulazna serija materijala prolazi kroz laboratorijske provjere kako bi se osiguralo:

- Hemijski sastav striktno odgovara specifikacijama SS304 / SS316 / CF8 / CF8M

- Nema recikliranog ili inferiornog zamjenskog materijala

- Konzistentne mehaničke osobine kako bi se nosile sa stvarnim uslovima na lokaciji

Floating Ball Manual Architecture Edge

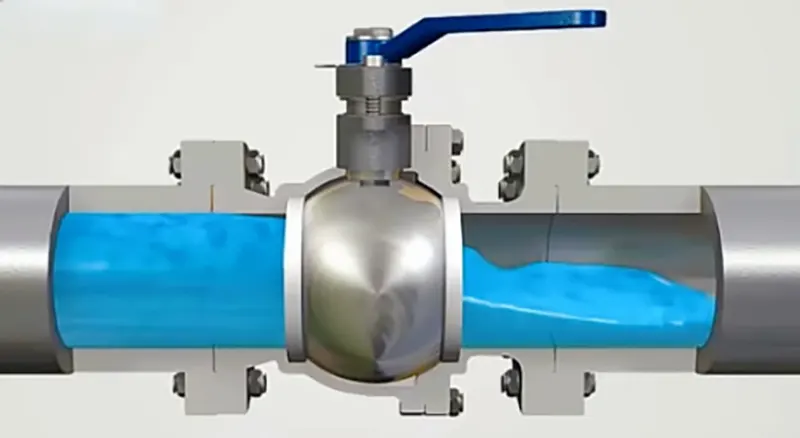

Mi usvajamo dokazani princip plutajuće lopte uparen sa ručicom koja je prilagođena ljudima, dizajniranom za upotrebljivost sajta u stvarnom svetu:

-Potpuno ručno aktiviranje: nema struje, nije potrebno dovod zraka; izbjegavate dodatni pomoćni hardver i povezane rizike kvara

-Jednostavna instalacija, intuitivan rad i niske barijere na održavanju na lokaciji

-Optimizirani protok punog otvora smanjuje turbulenciju protoka, omogućavajući glatki protok medija bez nepotrebnog pada pritiska

-Precizno spojena PTFE sedišta i polirana plutajuća lopta postižu čvrsto zatvaranje u okviru nominalnog pritiska temperature

- Opciona ručka koja se zaključava na terenu ograničava nasumičnu rotaciju, efikasno sprečavajući slučajne pogrešne radnje osoblja na gradilištu

- Dizajniran za potpuno otvorene / potpuno zatvorene izolacije; ne preporučuje se produženo prigušivanje u poluotvorenom položaju.

Fleksibilne opcije povezivanja za različite cijevi

U ponudi je više konfiguracija krajeva: navojni krajevi, prirubnički krajevi, sanitarni brzi spojevi.

- Širok spektar veličina koji pokriva 1/2" do 4 inča, kompatibilan sa više klasa pritiska

- Podjednako dobro radi za instrumentalne linije malih otvora i za izolaciju glavnog cjevovoda velikog protoka

- Proizvedeno prema standardu ASME B16.34, zamjenjivo s glavnim globalnim rasporedom cijevi

- Naš inženjerski tim može procijeniti crteže kupaca i razviti rješenja po mjeri za nestandardne zahtjeve dimenzija.

Dobro osmišljen sistem zaptivanja

Zaptivni sklop je podešen za dugotrajnu izdržljivost na terenu:

- Samopodmazivanje PTFE sjedišta smanjuje trenje tokom rotacije poluge, štiteći površinu lopte visokog sjaja od habanja

- Dvosmjerno nepropusno zatvaranje za vodu, ulje, plin i blage korozivne procesne tekućine

- Optimizirani raspored pakiranja stabla suzbija fugitivno curenje duž osovine ventila

- Svojstvo protiv obrastanja i kamenca čuva srednju čistoću, savršeno se uklapajući u higijenske scenarije proizvodnje.

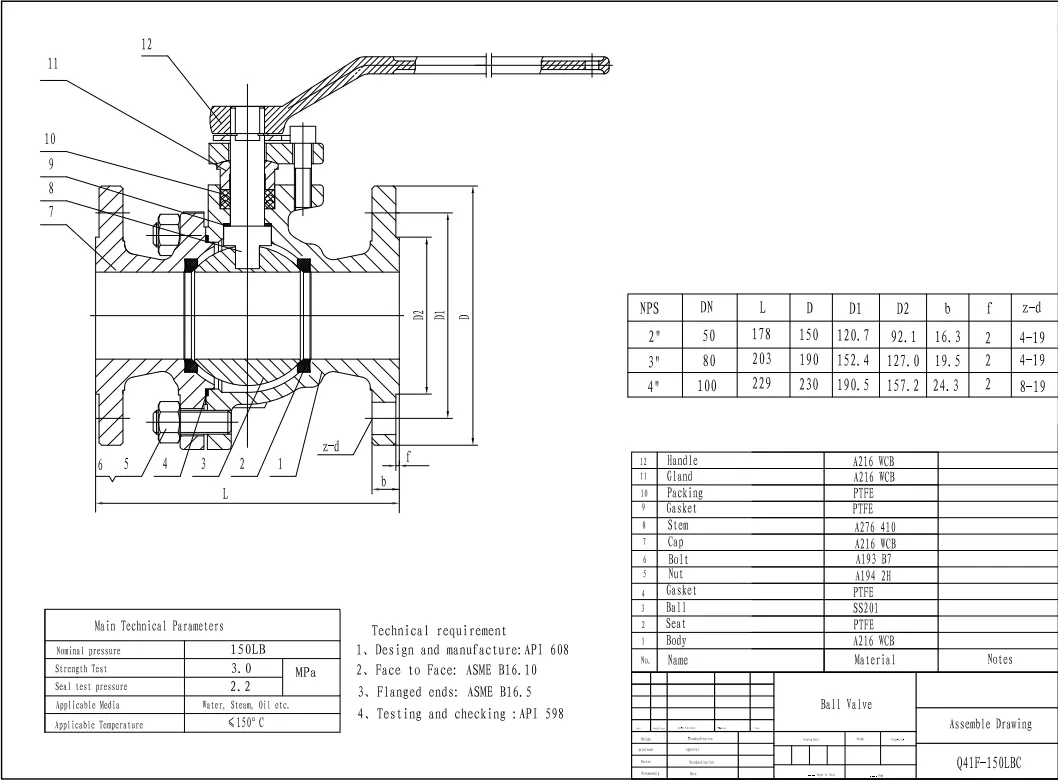

Tehničke specifikacije

Standardni parametri

Veličina: 1/2"-4" (dostupni artikli na lageru)

Klasa pritiska: PN16 / PN25 / PN40/PN64/PN100

Materijal kućišta: SS304(CF8), SS316(CF8M)

Tip ventila: Ručni kuglasti ventil od nehrđajućeg čelika

Oblik priključka: navojni / prirubnički / sanitarna obujmica

Radna temperatura: -20°C ~ 180°C (zavisi od smjese sjedišta)

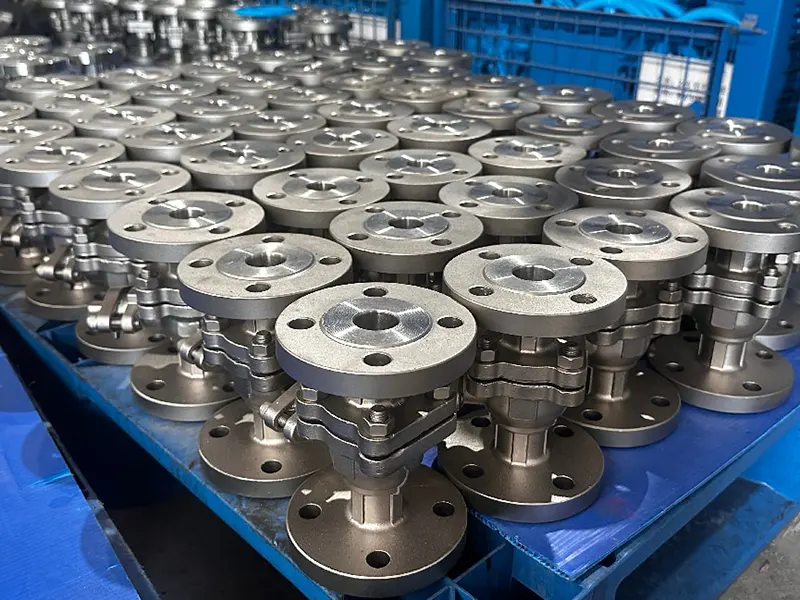

Manufacturing Workflow

Naš ručni kuglasti ventil od nehrđajućeg čelika prolazi kroz kompletne proizvodne korake:

-Precizno lijevanje / kovanje od nehrđajućeg čelika

- Toplinska obrada za stabilizaciju mehaničkih svojstava materijala

-CNC visoko precizna obrada kuglica, zaptivnih površina i spojnih krajeva

-Potpuna montaža jedinice sa ručnom polugom; ručka sa zaključavanjem montirana na zahtjev

Najvažnije performanse

- Izuzetna otpornost na rđu i koroziju

- Dizajn punog otvora za minimalan gubitak pritiska

- Pouzdano dvosmjerno čvrsto zatvaranje za tekućine i plinove

- Ručni rad bez napajanja, visoka prilagodljivost lokacije

- Dodatak za zaključavanje ručke za sprječavanje pogrešnih radnji

- U skladu sa međunarodnim normama za cijevi ASME B16.34

Područja primjene

Sektor za tretman voda

Ručni kuglasti ventil od nehrđajućeg čelika široko se primjenjuje u:

-Komunalne vodovodne mreže i vodovodne mreže

-Pomoćni krugovi za cirkulaciju i otpadne vode

-Izolacija cjevovoda čiste vode i uklopna mjesta

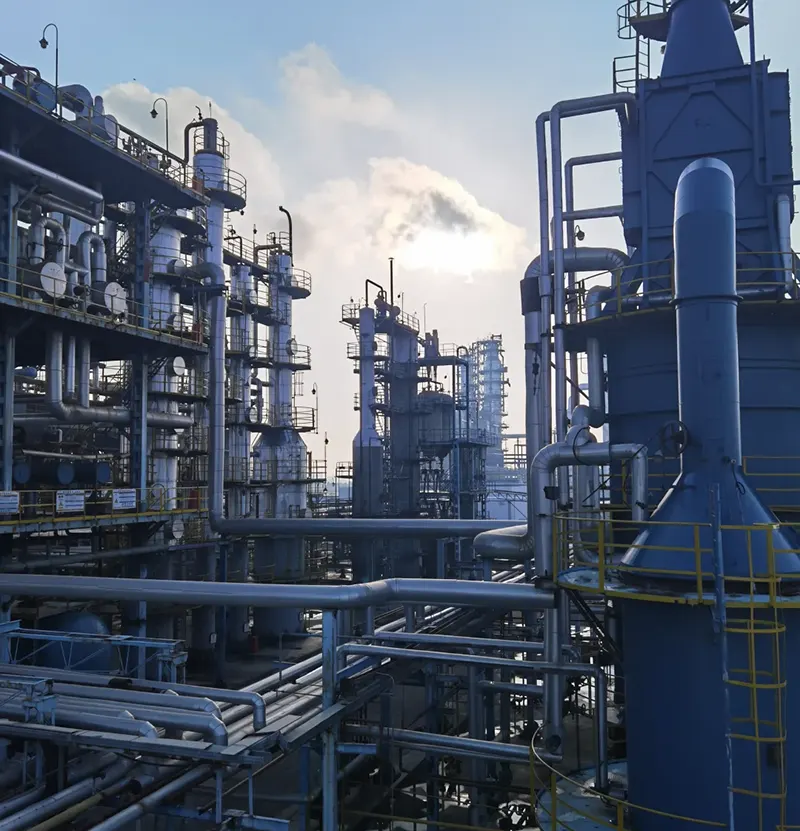

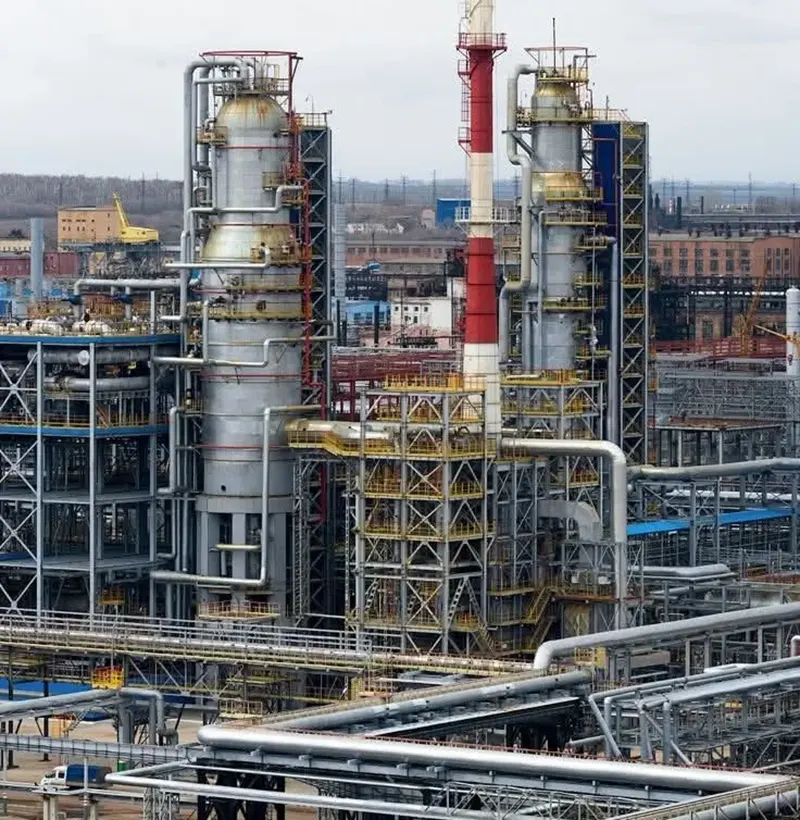

Hemijski i petrohemijski sektor

- Cevovodi za opšte lake hemijske procese

- Petlje za kontrolu blage korozivne tečnosti

- Pomoćne cjevovodne mreže za petrohemijska postrojenja

Sektor hrane, pića i farmacije

- Sanitarni cjevovodi za linije za proizvodnju hrane i pića

- Procesni cjevovodi u farmaceutskim radionicama

- Higijenski transfer tečnosti gde je kontaminacija obavezna

Marine & General Industrial Scenarios

- Priobalni i priobalni morski cjevovodni sistemi

- Kontrola pomoćne petlje za projekte gradilišta inženjera

- Brze rezervne zalihe za lokalne distributere i poslove remonta postrojenja

Savjeti za rad na licu mjesta i globalna podrška za projekte

Za maksimalni vijek trajanja: očistite šljaku od zavarivanja i čvrste ostatke unutar cjevovoda prije ugradnje. Nemojte primjenjivati ​​grubu silu na ručnu polugu. Izvršite periodične cikluse punog hoda kako biste zaustavili lijepljenje brtve nakon dugog statičkog mirovanja. Manje curenje vretena može se otkloniti blagim podešavanjem pakovanja. Uključite status zglobova i ručke u svoje redovne krugove inspekcije postrojenja.

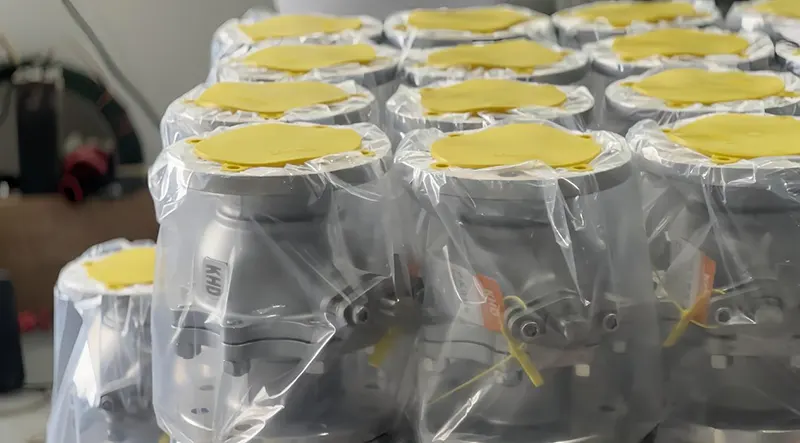

Kao proizvođač ventila sa sertifikatom API, ISO, CE, svaka jedinica prolazi test pritiska, test curenja i vizuelnu inspekciju pre otpreme. Naš kompletan QC radni tok pokriva ulaznu provjeru sirovina, preciznu mašinsku obradu kroz validaciju gotovog proizvoda. Sertifikati o ispitivanju materijala mogu se dostaviti za podnošenje tendera i prihvatanje lokacije za projekte u inostranstvu.

Dostupna je fleksibilna prilagođena OEM & ODM usluga: podržano je prilagođavanje materijala, posebne veličine, površinska obrada, graviranje logotipa i prilagođena optimizacija stanja. Fleksibilni MOQ omogućava male probne uzorke, kao i masovne narudžbe za velike projekte.

Naši ručni kuglični ventili od nehrđajućeg čelika stekli su široko priznanje na tržištu u jugoistočnoj Aziji, Bliskom istoku, Africi, Europi i šire. Zahvaljujući doslednim performansama na terenu i dokazanoj dugotrajnoj izdržljivosti, izgradili smo čvrsta dugoročna partnerstva sa distributerima, inženjerskim izvođačima i operaterima krajnjih postrojenja širom sveta. Bilo da su vam potrebne pouzdane jedinice za tekuće lansiranje projekata ili redovno dopunjavanje zaliha, slobodno kontaktirajte naš tim. Spremni smo podijeliti potpune tehničke listove i konkurentne ponude prilagođene vašim stvarnim zahtjevima.
